produkto pristatymas

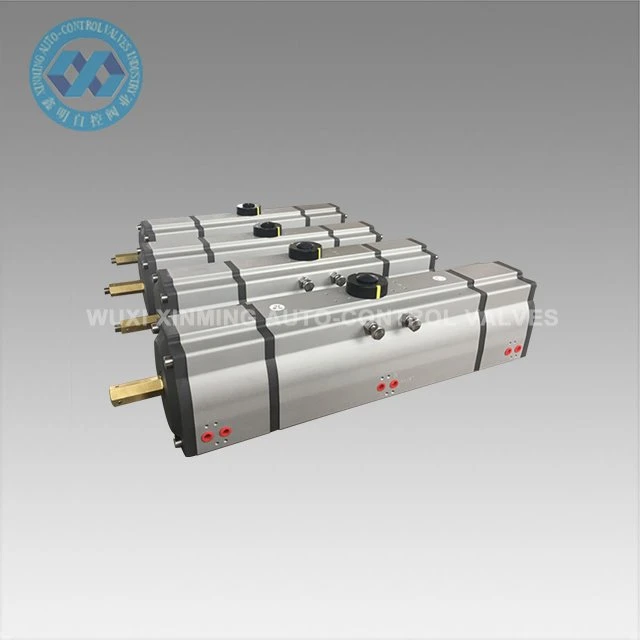

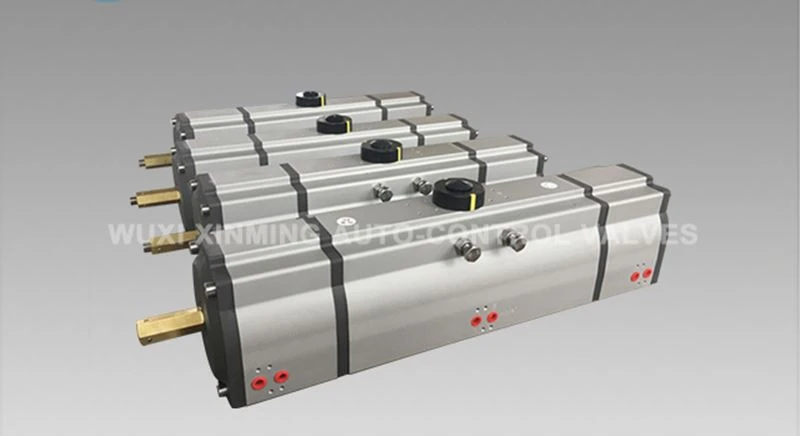

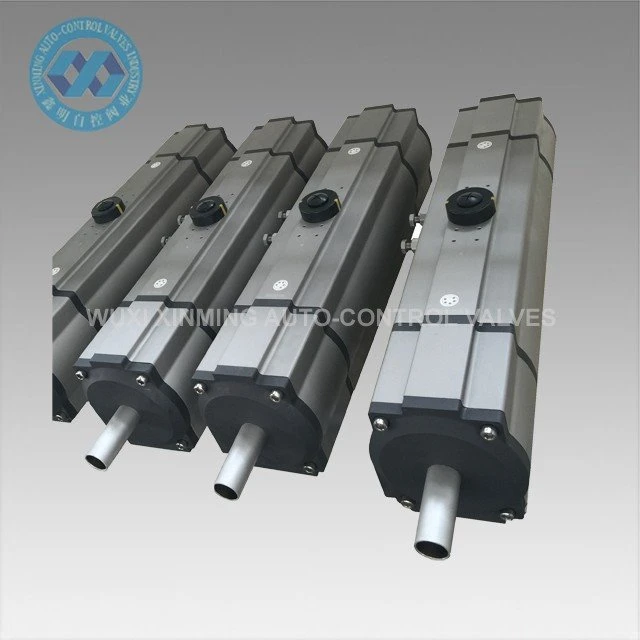

Trijų pakopų pneumatinė pavara naudojama automatiškai valdyti sukamuosius vožtuvus, rutulinius vožtuvus ir mašinas. Tikslūs liejimo aliuminio lydinio dvigubo stovo stūmokliai su kietu oksidacijos apdorojimu pagerina sukimosi kampo tikslumą ir tarnavimo laiką. Pavaros korpusas su stipriai oksiduojančia medžiaga gali veiksmingai išvengti įbrėžimų.
Greitos detalės
Produkto pavadinimas: trijų pakopų pneumatinė pavara
Prekės ženklas: XM ir OEM taip pat priimami
Pavaros dydis: 32mm-400mm
Pasukimo kampas: 0 ° ~ 180 ° (± 5 °)
Darbinės temperatūros diapazonas: -20 ℃ ~ +80 ℃ (standartinis)
-40 ℃ ~ +80 ℃ (žema temperatūra)
-15 ℃ ~ 150 ℃ (aukšta temperatūra)
Oro tiekimo slėgis: 0,2 ~ 0,8 MPa, maks. 10 MPa
Viršutinė jungtis: VDI/VDE3845 NAMUR
Apatinė jungtis: ISO 5211 ir DIN3337
Medžiaga: aliuminio lydinys
Struktūra: krumpliaratis ir krumpliaratis, dviejų stovų stūmokliai
Pavaros korpuso paviršiaus apdorojimas: kietas anoduotas arba oksidacija
Galinės dangtelio spalva: juoda pilka, juoda, tamsiai mėlyna, dangaus mėlyna, raudona, oranžinė, žalia ir kt.
Sertifikavimas: CE, ATEX, SIL3, ISO9001: 2016
Techninis parametras
XM TREČIŲ ETAPŲ PNEUMATINIO VARIKLIO IŠVADOS MOMENTŲ LENTELĖ
Modelis | Įėjimo oro slėgis (vienetas: baras) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Oro slėgio išėjimo momentas (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
tiekimo galimybė
Tiekimo galimybės: 10000 vienetų per mėnesį Pneumatinė rotacinė pavara
Pakavimo&stiprintuvas; Pristatymas
Pakuotės detalės: 1). atskira dėžutė su putų įpakavimu viduje
2). faneros dėklas vandeniui vežti
3). Faneros padėklas oro transportavimui
Išvykimo uostas: Šanchajus, Kinija
Laikas:
Kiekis (vienetais) | 1-500 | 501-10000 | ＞10001 |
Įvert. Laikas (dienos) | 15 | 30 | Reikia derėtis |
Privalumas
1) Visos svarbios atsarginės dalys būtų apdorotos kietu anodavimu, kad būtų padidintas stiprumas, kad būtų užtikrintas geras veikimas ir tarnavimo laikas.
2) Visas procesas yra vienkartinis CNC formavimas, siekiant užtikrinti proceso tikslumą ir tarnavimo laiką.
Taikymas
Pneumatinės krumpliaračių ir krumpliaračių pavaros gali būti naudojamos įvairiems degioms, ėsdinančioms, dulkėtoms, stipriam magnetiniam laukui, spinduliuotei, vibracijai ir korozijai patalpose ar lauke, ir yra plačiai naudojamos elektros energijos, naftos chemijos, metalurgijos, naftos, gamtinių dujų, miestų, pastatų , Drenažas, chemikalai, naftos perdirbimas, kasyba, elektrinės, metalurgija, statyba, medicina, maistas, gamtinės dujos, moksliniai tyrimai ir kt.
Įmonės įvadas
Nuo 2007 m. Įsteigė „WUXI XINMING“ automatinio valdymo vožtuvus INDUSTRY CO., LTD.
Mes daugiausia gaminame pneumatinę pavarą, pneumatinį rutulinį vožtuvą, pneumatinį drugelio vožtuvą, pneumatinį/elektrinį valdymo vožtuvą ir kt.

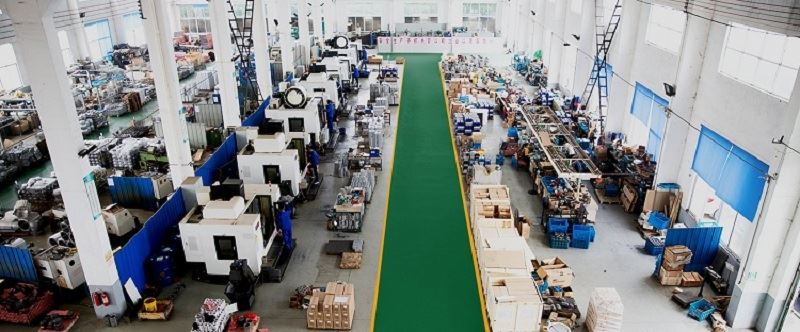

Mūsų įmonė turi pažangią apdorojimo įrangą ir sudėtingą testavimo įrangą. Mūsų apdirbimo įranga apima tekinimo stakles, frezavimo stakles, gręžimo stakles, obliavimo stakles, gręžimo stakles, CNC tekinimo stakles, CNC apdirbimo centrus ir kitą įrangą. Iš viso yra 30 rinkinių, iš kurių yra 5 rinkiniai, importuoti vertikalios mašinos centre ir keli komplektai pažangių CNC tekinimo staklių.
