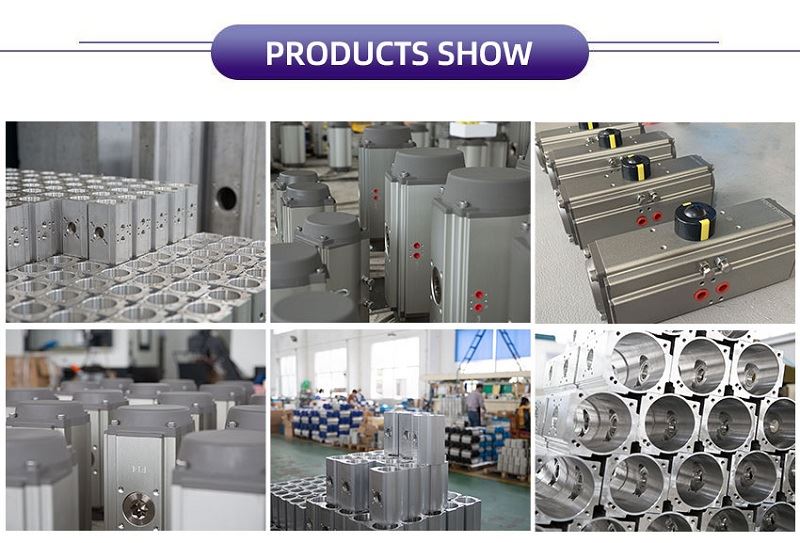

produkto pristatymas

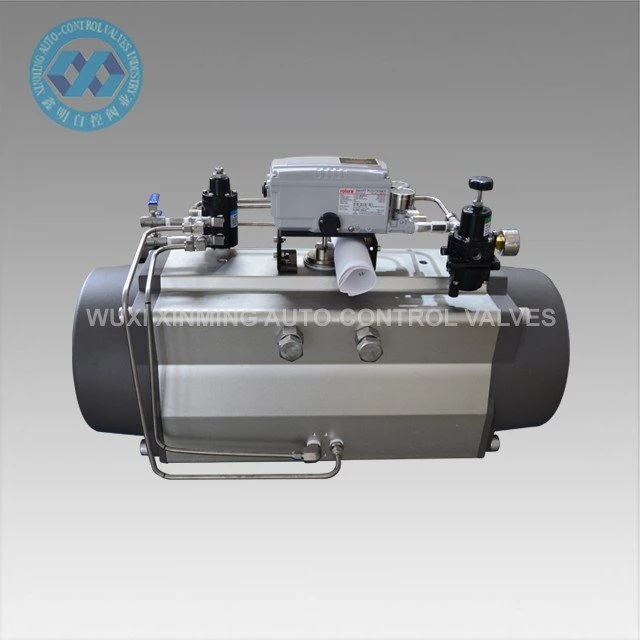

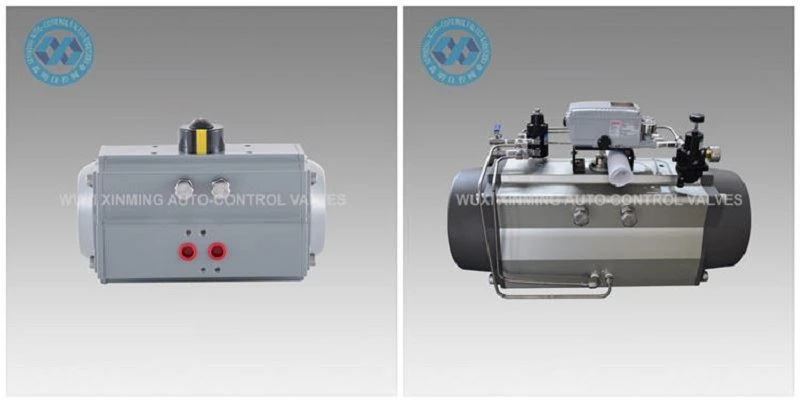

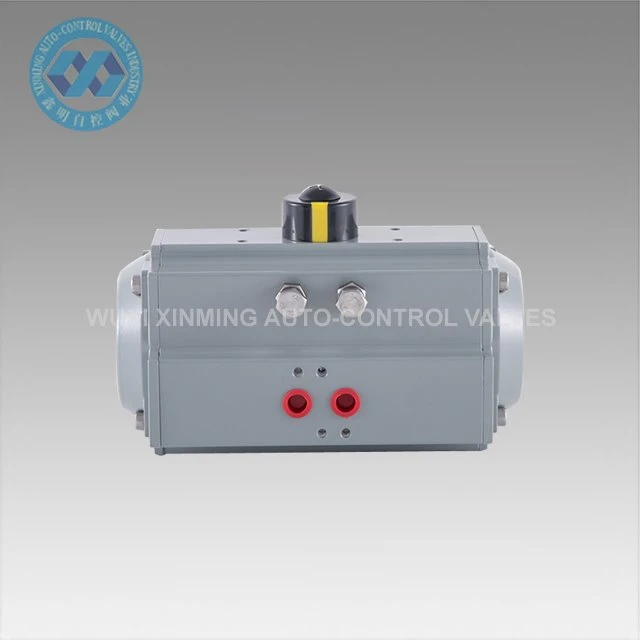

Aliuminio pneumatinė pavara naudojama automatiškai valdyti droselinius vožtuvus, rutulinius vožtuvus ir mašinas su sukamu judesiu.
Dizaino elementai
1. Vožtuvo korpusas ir stūmoklis yra kietai anoduoti.
2. Jei indikatoriaus varžtas nėra plastikinis, visi kiti varžtai yra SS304.
3. Didelis ir mažas išėjimo sukimo momentas yra neprivalomas.
Greita informacija
Produkto pavadinimas: aliuminio pneumatinė pavara
Prekės ženklas: XM ir OEM taip pat priimamas
Pavaros dydis: 32mm-400mm
Rotary angle: 0 degree 90 degree (±5 degree )
Darbinės temperatūros diapazonas: -20 laipsnių plius 80 laipsnių (standartinis)
-40 laipsnių plius 80 laipsnių (žema temperatūra)
-15 laipsnių 150 laipsnių (aukšta temperatūra)
Oro tiekimo slėgis: 0.20.8MPa, 10Mpa maks
Viršutinė jungtis: VDI/VDE3845 NAMUR
Apatinė jungtis: ISO 5211 ir DIN3337
Medžiaga: aliuminio lydinys
Konstrukcija: krumpliastiebis ir krumpliaratis, dvigubi stūmokliai
Pavaros korpuso paviršiaus apdorojimas: kietai anoduotas su pilna epoksidine danga (nuo silpnos korozijos)
Galinio dangtelio spalva: juoda pilka, juoda, tamsiai mėlyna, dangaus mėlyna, raudona, oranžinė, žalia ir kt.
Sertifikatas: CE, ATEX, SIL3, ISO9001:2016

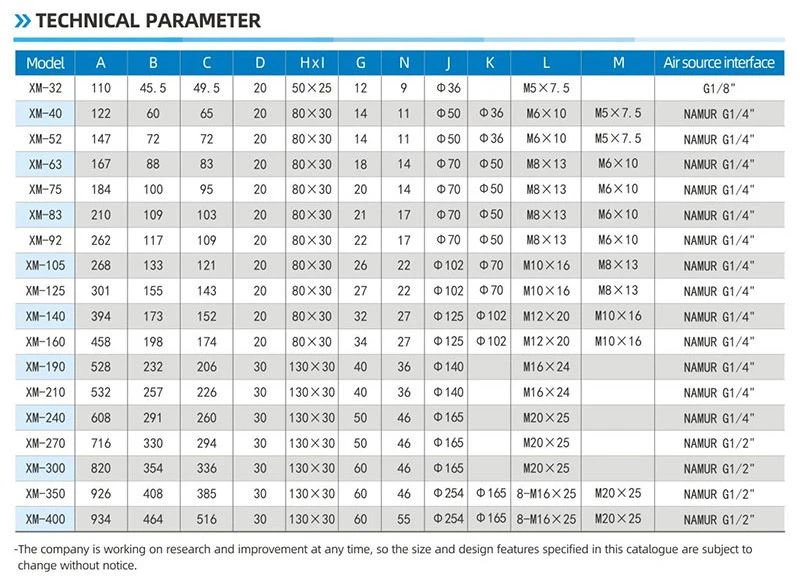

Techninis parametras
XM ALIUMINIO PNEUMATINĖS PAVAROS IŠĖJIMO SUKIMO MOMENTO LENTELĖ
Modelis | Įeinančio oro slėgis (vienetas: baras) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Oro slėgio išėjimo sukimo momentas (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM{0}}DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM{0}}DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM{0}}DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM{0}}DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

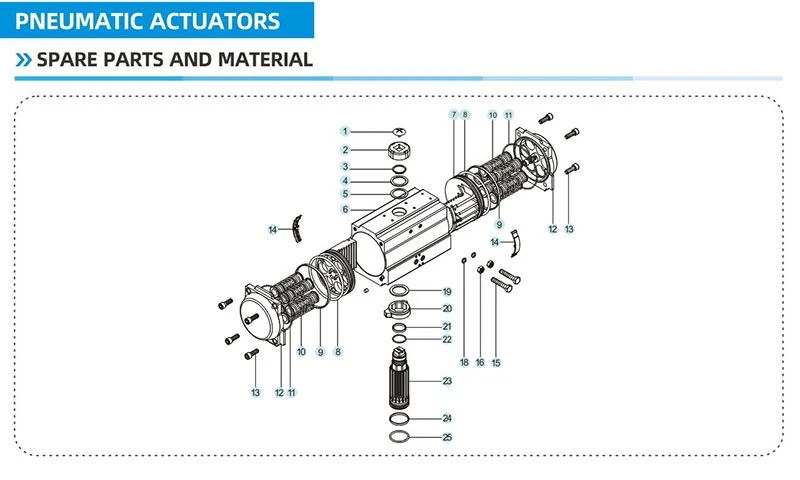

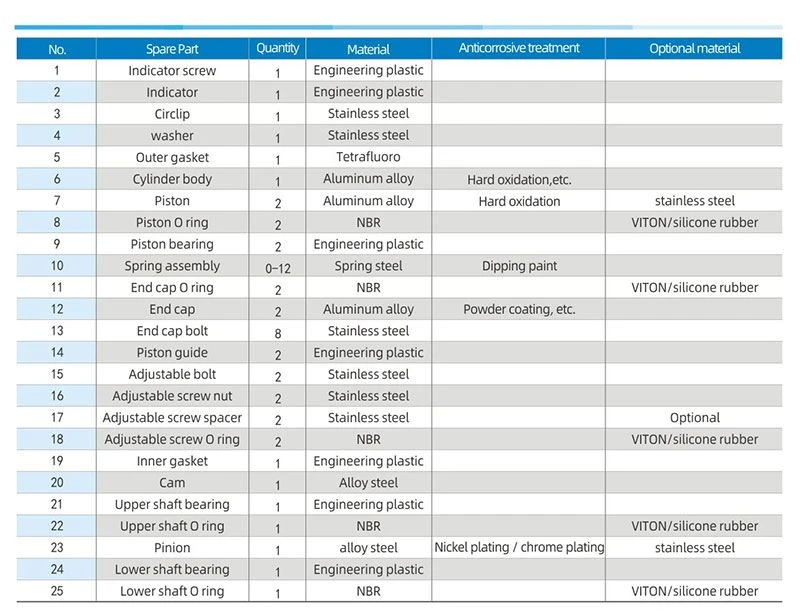

Atsarginės dalys ir medžiagos

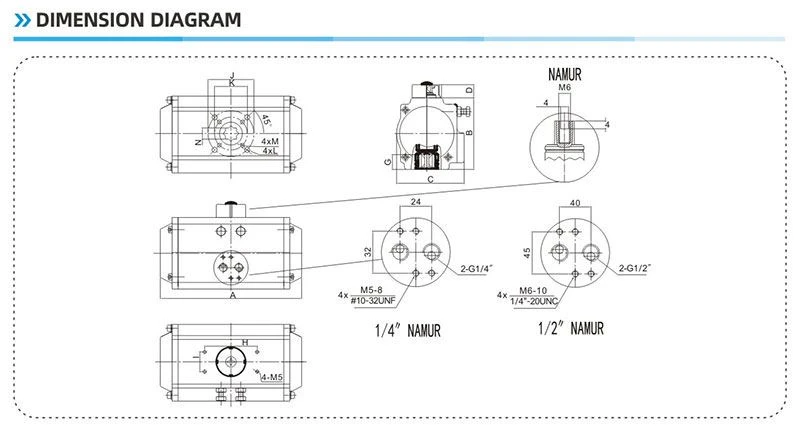

Matmenų diagrama
Įmonės pristatymas
Nuo 2007 m. įsteigta WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Daugiausia gaminame pneumatinę pavarą, pneumatinį rutulinį vožtuvą, pneumatinį drugelio vožtuvą, pneumatinį / elektrinį valdymo vožtuvą ir kt.
Mūsų įmonė turi pažangią apdorojimo įrangą ir sudėtingą testavimo įrangą. Mūsų apdirbimo įranga apima tekinimo stakles, frezavimo stakles, gręžimo stakles, obliavimo stakles, gręžimo stakles, CNC tekinimo stakles, CNC apdirbimo centrus ir kitą įrangą. Iš viso yra 30 rinkinių, iš kurių 5 yra importuotų vertikalių mašinų centro ir keletas pažangių CNC tekinimo staklių rinkinių.
Tiekimo galimybė:10000 vienetų per mėnesį Pneumatinė sukamoji pavara
Pakuotės pristatymas
Pakuotės detalė: 1). atskira dėžutė su putplasčio įpakavimu viduje
2). faneros dėklas gabenimui vandenynu
3). Faneros padėklas gabenimui oru
Išvykimo uostas:Šanchajus, Kinija
Pristatymo laikas:
Kiekis (vnt.) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Įvert. Laikas (dienos) | Prekės sandėlyje | 7 | 20 | Reikia derėtis |
