produkto pristatymas
90 laipsnių pneumatinės pavaros turi unikalų stilių, pažangias technologijas, tikslią gamybą, ekonomišką ir kompaktišką dizainą ir gali būti tiesiogiai komplektuojamos su kitais priedais, siekiant pagerinti efektyvumą ir ekonomiškumą.
Greitos detalės

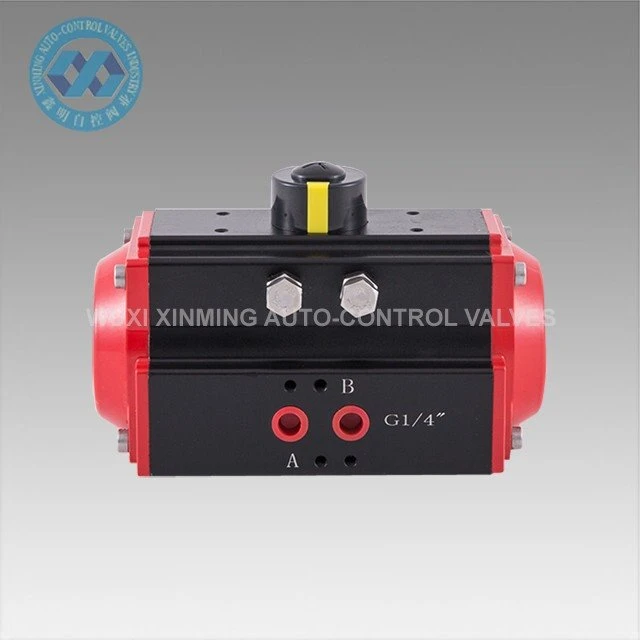

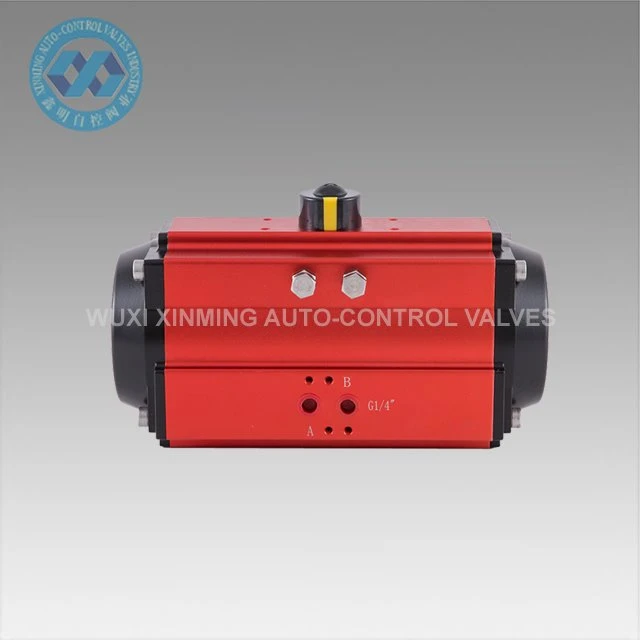

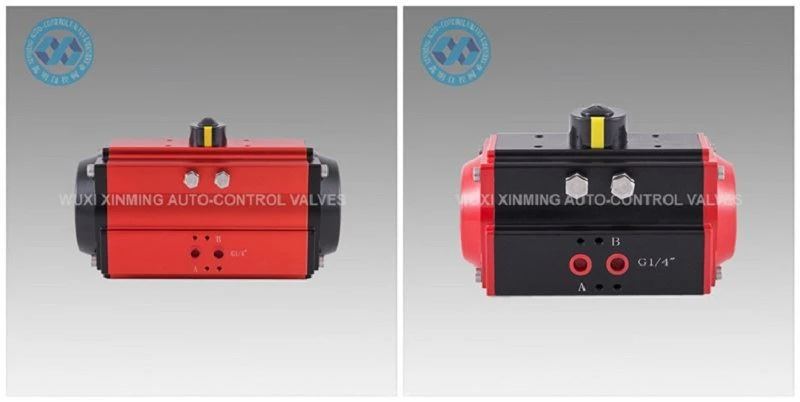

Produkto pavadinimas: 90 laipsnių pneumatinė pavara
Prekės ženklas: XM ir OEM taip pat priimami
Pavaros dydis: 32mm-400mm
Pasukimo kampas: 0 ° ~ 90 ° (± 5 °)
Darbinės temperatūros diapazonas: -20 ℃ ~ +80 ℃ (standartinis)
-40 ℃ ~ +80 ℃ (žema temperatūra)
-15 ℃ ~ 150 ℃ (aukšta temperatūra)
Oro tiekimo slėgis: 0,2 ~ 0,8 MPa, maks. 10 MPa
Viršutinė jungtis: VDI/VDE3845 NAMUR
Apatinė jungtis: ISO 5211 ir DIN3337
Medžiaga: aliuminio lydinys
Struktūra: krumpliaratis ir krumpliaratis, dviejų stovų stūmokliai
Pavaros korpuso paviršiaus apdorojimas: kietas anoduotas arba oksidacija
Galinės dangtelio spalva: juoda pilka, juoda, tamsiai mėlyna, dangaus mėlyna, raudona, oranžinė, žalia ir kt.
Sertifikavimas: CE, ATEX, SIL3, ISO9001: 2016

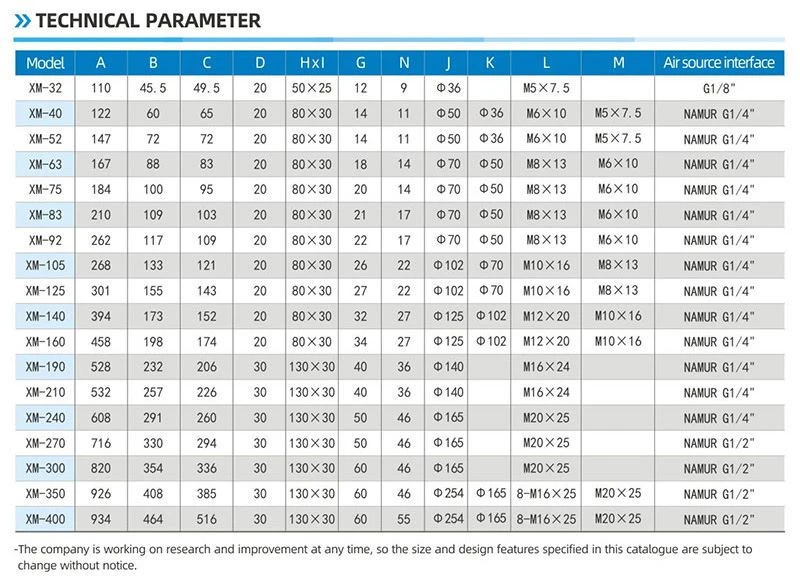

Techninis parametras
XM 90 KLAIDŲ PNEUMATINIO VEIKIMO IŠVADOS MOMENTŲ LENTELĖ
Modelis | Įėjimo oro slėgis (vienetas: baras) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Oro slėgio išėjimo momentas (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

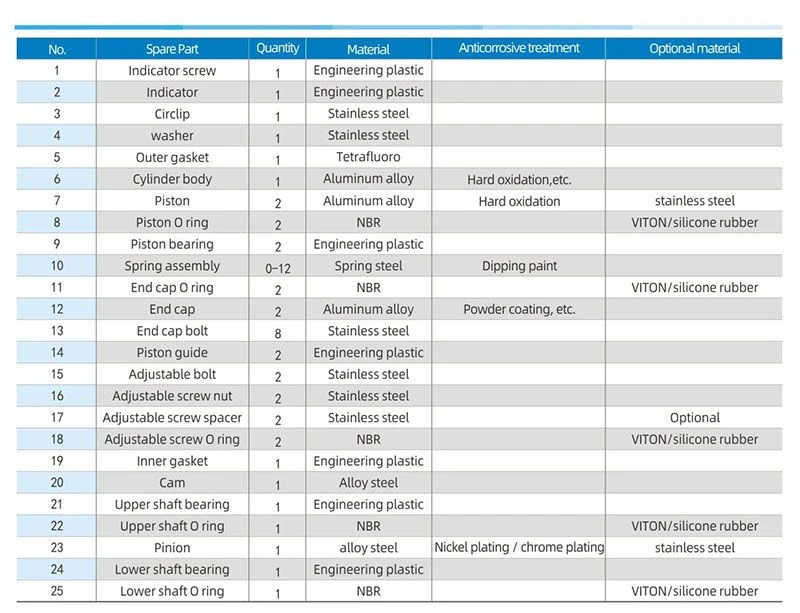

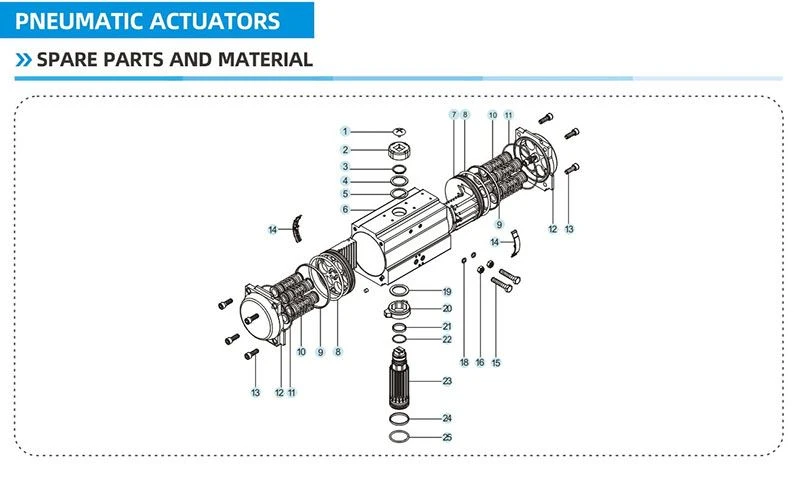

Atsarginės dalys ir medžiaga

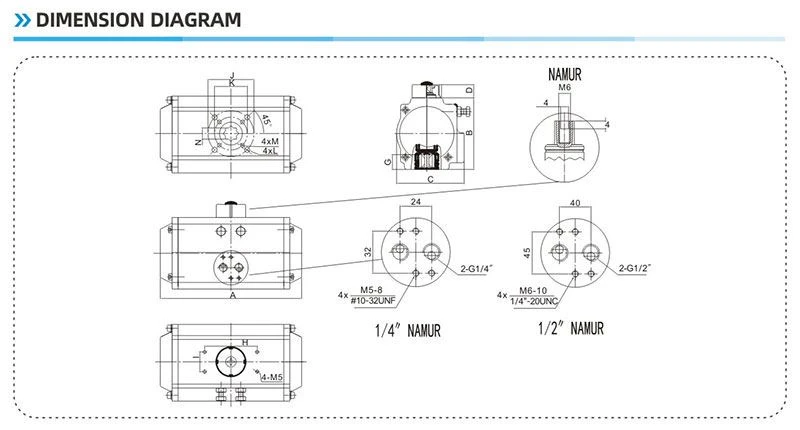

Matmenų diagrama
Funkcija
-Konstrukcija yra kompaktiška stovo ir krumpliaračio pneumatinė pavara.
-Naudojamas ketvirčio posūkio vožtuvams, rutuliniams vožtuvams, drugelio vožtuvams ir vožtuvams.
-Aukštos kokybės aliuminio lydinys, kietas anoduotas paviršius + teflonas.
-Aukščiausios klasės produktai, puiki kokybė ir puiki sertifikavimo sistema.
-Visi produktai yra griežtai išbandyti, kai jie išeina iš gamyklos, ir kiekviena pavara yra pažymėta gamybos kodu, kad būtų galima lengvai identifikuoti ir sekti paslaugas.
Privalumas
1) Visos svarbios atsarginės dalys būtų apdorotos kietu anodavimu, kad būtų padidintas stiprumas, kad būtų užtikrintas geras veikimas ir tarnavimo laikas.
2) Visas procesas yra vienkartinis CNC formavimas, siekiant užtikrinti proceso tikslumą ir tarnavimo laiką.
tiekimo galimybė
Tiekimo galimybės: 10000 vienetų per mėnesį Pneumatinė rotacinė pavara
Pakavimo&stiprintuvas; Pristatymas
Pakuotės detalės: 1). atskira dėžutė su putų įpakavimu viduje
2). faneros dėklas vandeniui vežti
3). Faneros padėklas oro transportavimui
Išvykimo uostas: Šanchajus, Kinija
Laikas:
Kiekis (vienetais) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Įvert. Laikas (dienos) | Prekės sandėlyje | 7 | 20 | Reikia derėtis |
