produkto pristatymas
AT pneumatinė pavara naudojama automatiškai valdyti sukamuosius vožtuvus, rutulinius vožtuvus ir mašinas. Tikslūs liejimo aliuminio lydinio dvigubo stovo stūmokliai su kietu oksidacijos apdorojimu pagerina sukimosi kampo tikslumą ir tarnavimo laiką. XM serijos stovo ir krumpliaračio pneumatinės sukamosios pavaros yra išskirtinio stiliaus, pažangios technologijos, tikslios gamybos, ekonomiškos ir kompaktiškos konstrukcijos ir gali būti tiesiogiai komplektuojamos su kitais priedais, siekiant pagerinti efektyvumą ir ekonomiškumą.
Greitos detalės

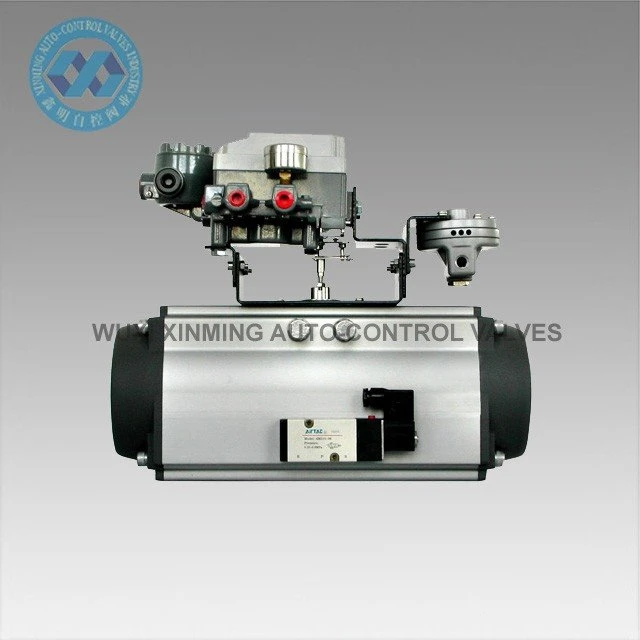

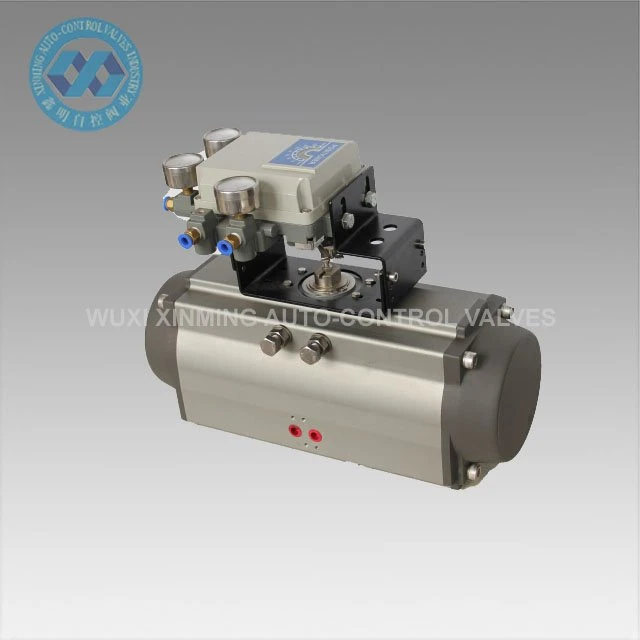

Produkto pavadinimas: AT pneumatinė pavara
Prekės ženklas: XM ir OEM taip pat priimami
Pavaros dydis: 32mm-400mm
Pasukimo kampas: 0 ° ~ 90 ° (± 5 °)
Darbinės temperatūros diapazonas: -20 ℃ ~ +80 ℃ (standartinis)
-40 ℃ ~ +80 ℃ (žema temperatūra)
-15 ℃ ~ 150 ℃ (aukšta temperatūra)
Oro tiekimo slėgis: 0,2 ~ 0,8 MPa, maks. 10 MPa
Viršutinė jungtis: VDI/VDE3845 NAMUR
Apatinė jungtis: ISO 5211 ir DIN3337
Medžiaga: aliuminio lydinys
Struktūra: krumpliaratis ir krumpliaratis, dviejų stovų stūmokliai
Pavaros korpuso paviršiaus apdorojimas: kietas anoduotas arba oksidacija
Galinės dangtelio spalva: juoda pilka, juoda, tamsiai mėlyna, dangaus mėlyna, raudona, oranžinė, žalia ir kt.
Sertifikavimas: CE, ATEX, SIL3, ISO9001: 2016
Techninis parametras
XM AT PNEUMATINIO VARIKLIO IŠVADOS MOMENTOS LENTELĖ
Modelis | Įėjimo oro slėgis (vienetas: baras) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Oro slėgio išėjimo momentas (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

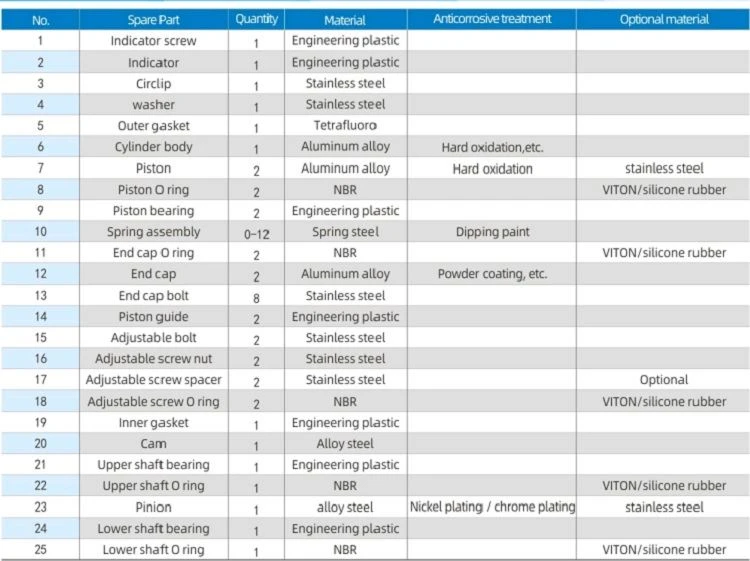

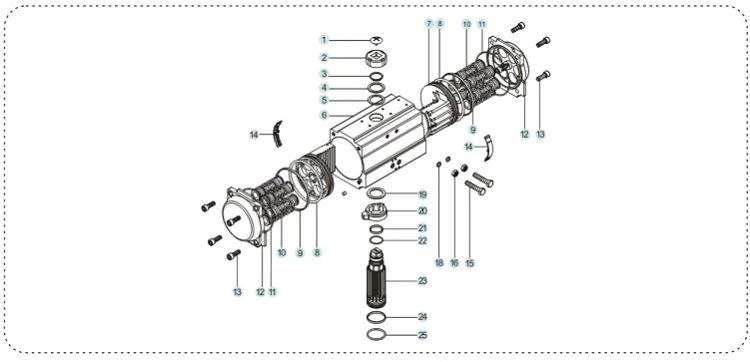

Atsarginės dalys ir medžiaga

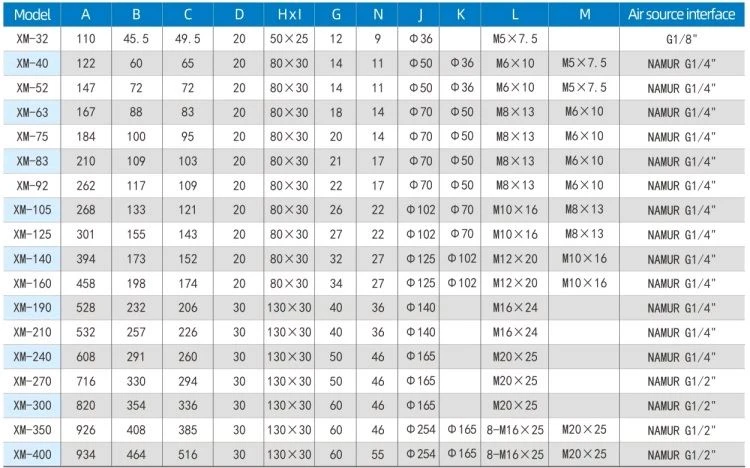

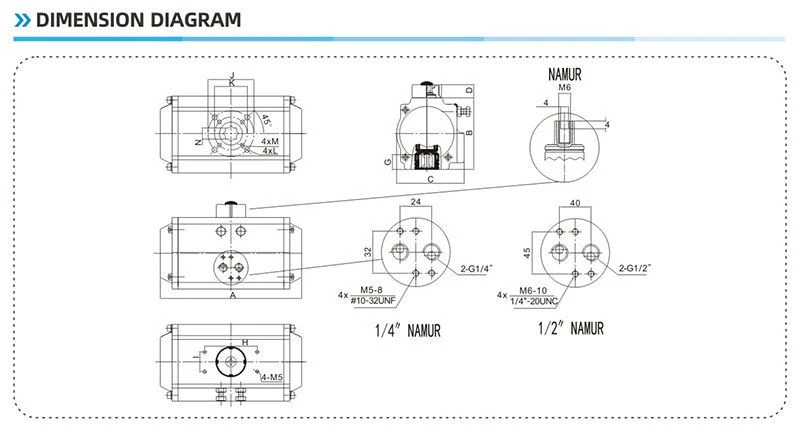

Matmenų diagrama
Privalumas
1) Visos svarbios atsarginės dalys būtų apdorotos kietu anodavimu, kad būtų padidintas stiprumas, kad būtų užtikrintas geras veikimas ir tarnavimo laikas.
2) Visas procesas yra vienkartinis CNC formavimas, siekiant užtikrinti proceso tikslumą ir tarnavimo laiką.
Įmonės įvadas
Nuo 2007 m. Įsteigė „WUXI XINMING“ automatinio valdymo vožtuvus INDUSTRY CO., LTD.
Mes daugiausia gaminame pneumatinę pavarą, pneumatinį rutulinį vožtuvą, pneumatinį drugelio vožtuvą, pneumatinį/elektrinį valdymo vožtuvą ir kt.

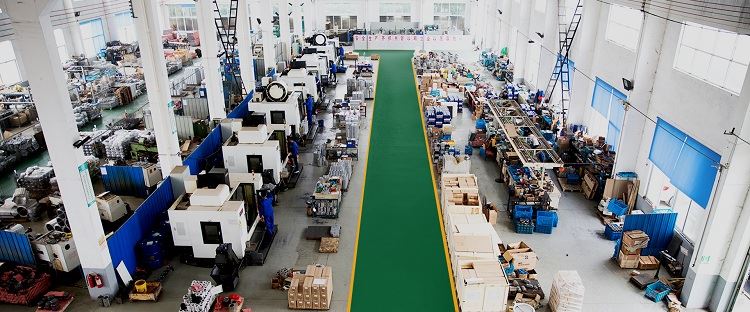

Mūsų įmonė turi pažangią apdorojimo įrangą ir sudėtingą testavimo įrangą. Mūsų apdirbimo įranga apima tekinimo stakles, frezavimo stakles, gręžimo stakles, obliavimo stakles, gręžimo stakles, CNC tekinimo stakles, CNC apdirbimo centrus ir kitą įrangą. Iš viso yra 30 rinkinių, iš kurių yra 5 rinkiniai, importuoti vertikalios mašinos centre ir keli komplektai pažangių CNC tekinimo staklių.
