produkto pristatymas

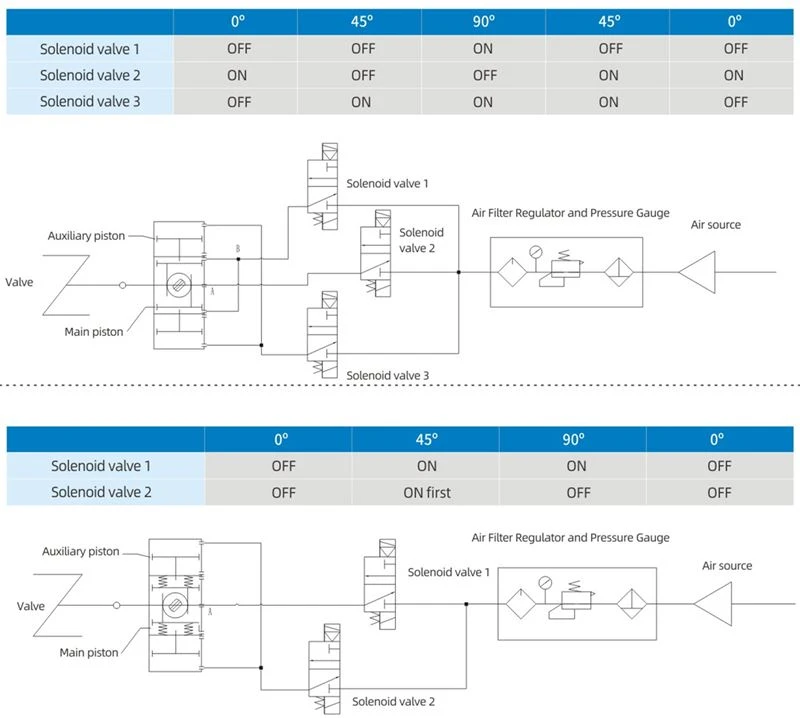

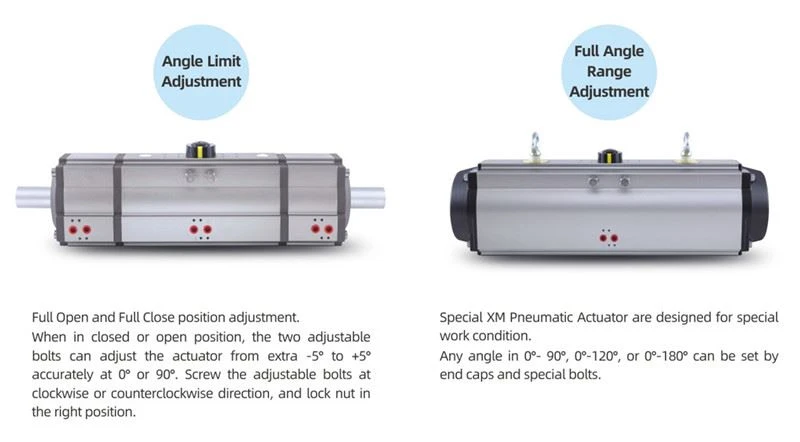

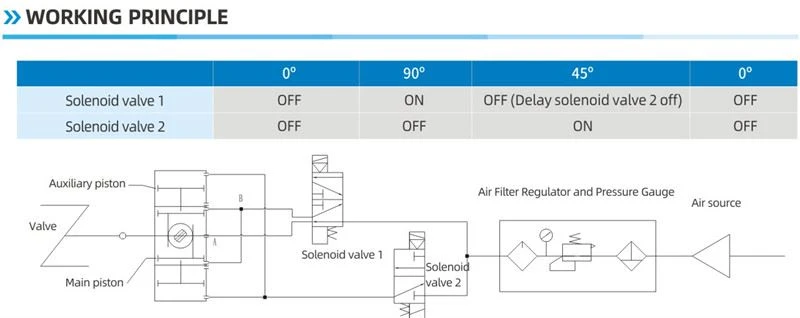

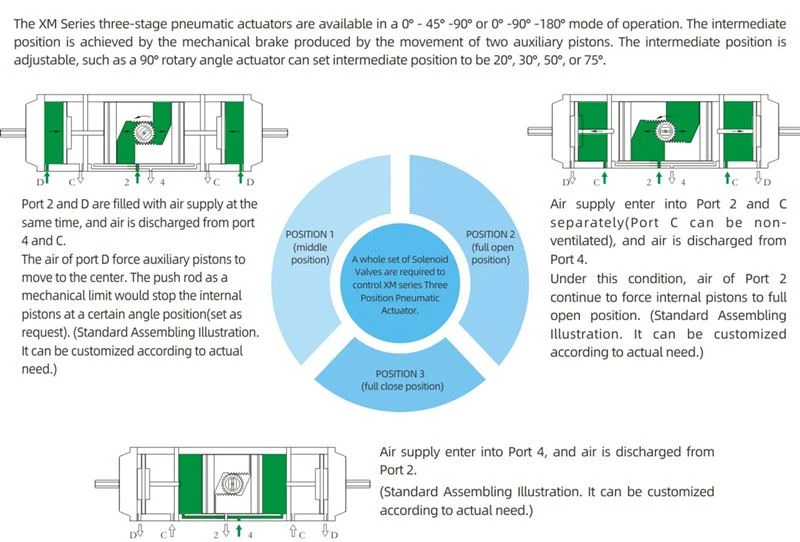

XM serijos trijų pakopų pneumatinės pavaros galimos 0 laipsnio - 45 laipsnio -90 laipsnio arba 0 laipsnio -90 laipsnio -180 laipsnio režimu operacija. Tarpinė padėtis pasiekiama mechaniniu stabdžiu, sukuriamu judant dviem pagalbiniams stūmokliams. Tarpinė padėtis yra reguliuojama, pvz., 90 laipsnių kampo pavara gali nustatyti tarpinę padėtį į 20 laipsnių, 30 laipsnių, 50 laipsnių arba 75 laipsnių.
Greita informacija

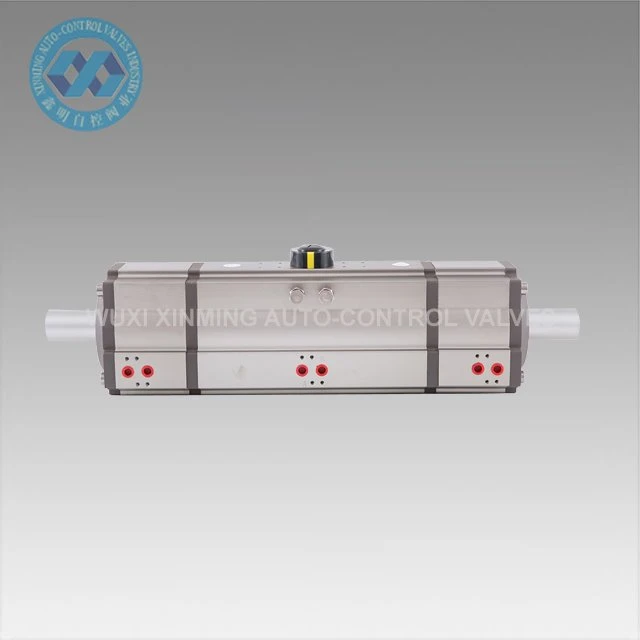

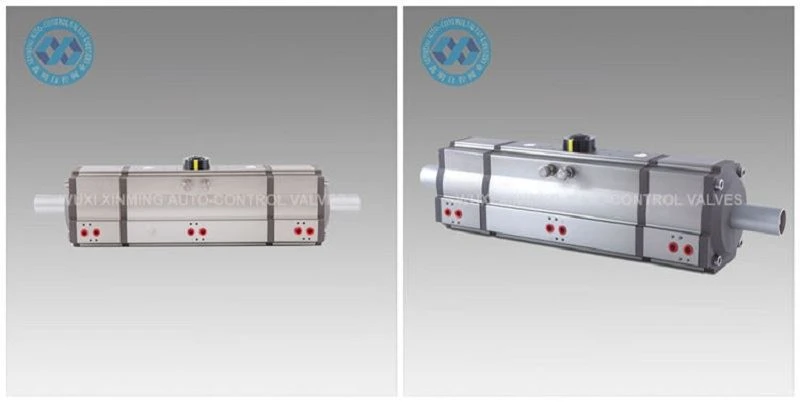

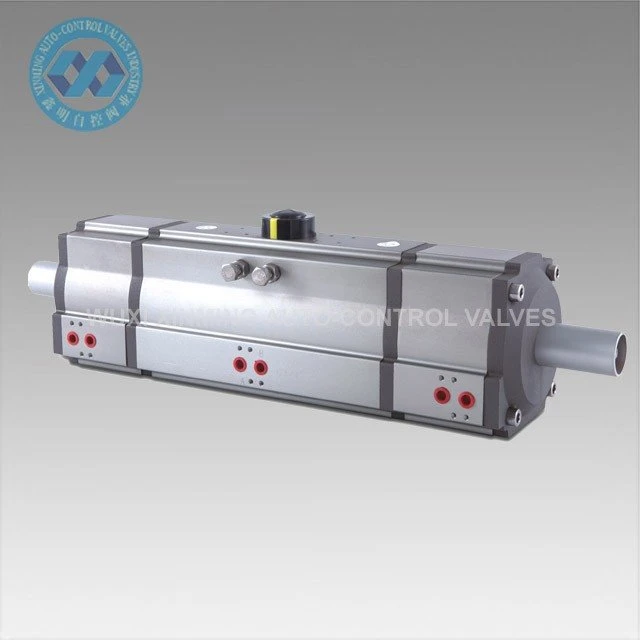

Produkto pavadinimas: 3 padėčių pneumatinė pavara
Prekės ženklas: XM ir OEM taip pat priimamas
Pavaros dydis: 32 mm{1}}mm
Sukimosi kampas: 0 laipsnis ~180 laipsnių (±5 laipsniai)
Darbinės temperatūros diapazonas: -20 laipsniai ~ plius 80 laipsnių (standartinis)
-40 laipsnis ~ plius 80 laipsnių (žema temperatūra)
-15 laipsnis ~150 laipsnių (aukšta temperatūra)
Oro tiekimo slėgis: {{0}},2 ~ 0,8 MPa, maks. 10 MPa
Viršutinė jungtis: VDI/VDE3845 NAMUR
Apatinė jungtis: ISO 5211 ir DIN3337
Medžiaga: aliuminio lydinys
Konstrukcija: stelažas ir krumpliaratis, dvigubi stūmokliai
Pavaros korpuso paviršiaus apdorojimas: kietai anoduotas arba panardinamasis oksidavimas
Galinio dangtelio spalva: juoda pilka, juoda, tamsiai mėlyna, dangaus mėlyna, raudona, oranžinė, žalia ir kt.
Sertifikatas: CE, ATEX, SIL3, ISO9001:2016
Pneumatinių pavarų privalumai
1. Priimti nuolatinį dujų signalą ir išvesties linijinį poslinkį (pridėjus elektros / dujų konvertavimo įrenginį, jis taip pat gali priimti nuolatinį elektrinį signalą), o kai kurie gali išvesti kampinį poslinkį, kai yra svirties svirtis.
2. Turi teigiamų ir neigiamų funkcijų.
3. Judėjimo greitis didelis, tačiau padidėjus apkrovai greitis sumažės.
4. Išėjimo jėga yra susijusi su darbiniu slėgiu.
5. Didelis patikimumas, tačiau vožtuvas negali būti prižiūrimas nutraukus dujų šaltinį (jis gali būti išlaikytas pridėjus atraminį vožtuvą).
6. Nepatogu realizuoti segmentų valdymą ir programos valdymą.
7. Paprasta priežiūra ir geras prisitaikymas prie aplinkos.
8. Išėjimo galia yra didelė.
9, su sprogimui atsparia funkcija.
tiekimo galimybė
Tiekimo galimybės: 10000 vienetų per mėnesį Pneumatinė sukamoji pavara
Pakavimas ir pristatymas
Pakuotės detalė: 1). atskira dėžutė su putplasčio įpakavimu viduje
2). faneros dėklas gabenimui vandenynu
3). Faneros padėklas gabenimui oru
Privalumas
1) Visos svarbios atsarginės dalys būtų apdorotos kietu anodavimu, kad būtų padidintas stiprumas, kad būtų užtikrintas geras veikimas ir tarnavimo laikas.
2) Visi procesai yra vienkartiniai formuojami CNC, kad būtų užtikrintas proceso tikslumas ir tarnavimo laikas.
Techninis parametras
XM 3 POZICIJOS PNEUMATINĖS PAVAROS IŠĖJIMO SUKIMO MOMENTO LENTELĖ
Modelis | Įeinančio oro slėgis (vienetas: baras) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Oro slėgio išėjimo sukimo momentas (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Mūsų paslauga
1) 7x24 valandų karštoji linija
2) Griežta kokybės kontrolė
3) Gera kokybė už palankią kainą
4) Puikus aptarnavimas po to
5) Techninė pagalba internetu
6) Greitas pristatymo laikas
