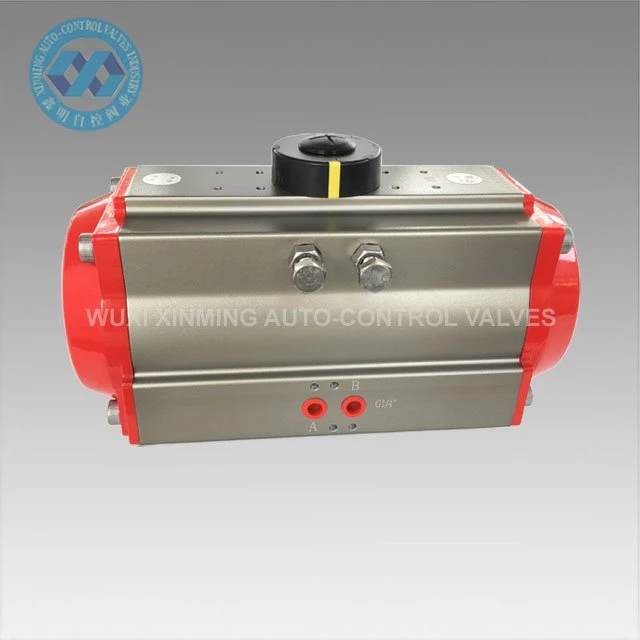

Pneumatinės rotacinės pavaros naudoja suslėgtą orą darbo energijai generuoti. Kai kurie yra skirti nuotoliniam vožtuvų valdymui. Pneumatinės rotacinės pavaros yra patvarios, suteikia dideles jėgas, palyginti su jų dydžiu, ir gali būti naudojamos pavojingoje aplinkoje.
Produkto informacija:
| Produkto pavadinimas | Pneumatinė sukamoji pavara |
| Prekės ženklo pavadinimas | XM ir OEM taip pat priimami |
| Pavaros dydis | 32-400 mm |
| Sukimosi kampas | 0 laipsnių ~ 90 laipsnių (± 5 laipsnių) |
| Darbinės temperatūros diapazonas |
-20 laipsnių ~ +80 laipsnis (standartinis) -40 laipsnių ~+80 laipsnių (žema temperatūra) -15 laipsnių ~ 150 laipsnių (aukšta temperatūra) |
| Oro tiekimo slėgis | 0,2–0,8 MPa, maks. 10 MPa |
| Viršutinė jungtis | VDI/VDE3845 NAMUR |
| Apatinė jungtis | ISO 5211 ir DIN 3337 |
| Medžiaga | Aliuminio lydinys |
| Struktūra | stelažas ir krumpliaratis, dviejų stovų stūmokliai |
| Pavaros korpuso paviršiaus apdorojimas | kietai{0}}anoduotas |
| Galinio dangtelio spalva | juoda, juoda, tamsiai mėlyna, dangaus mėlyna, raudona, oranžinė, žalia ir kt. |

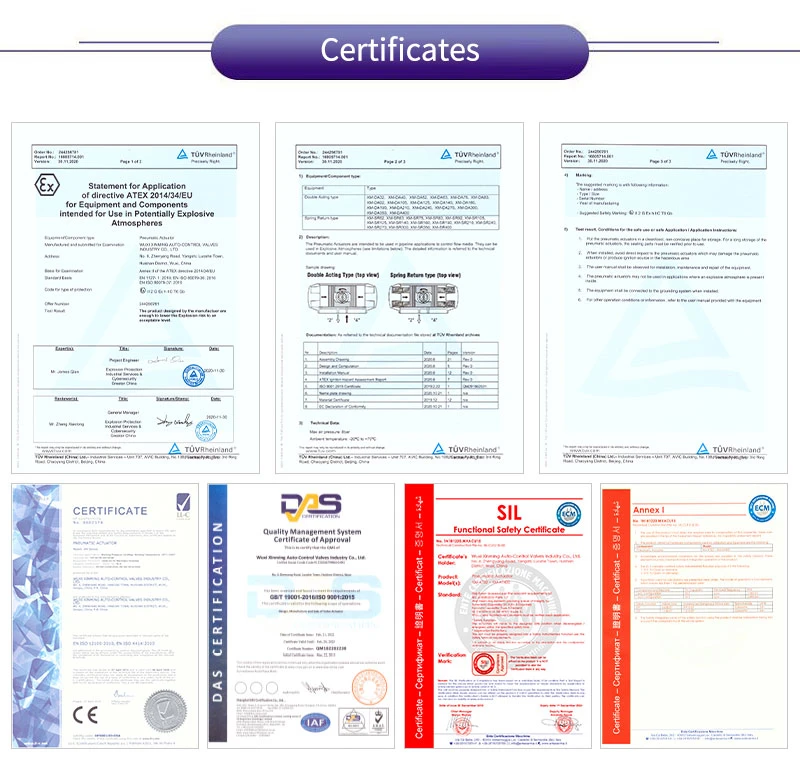

| Sertifikavimas | CE, ATEX, SIL3, ISO9001:2016 |

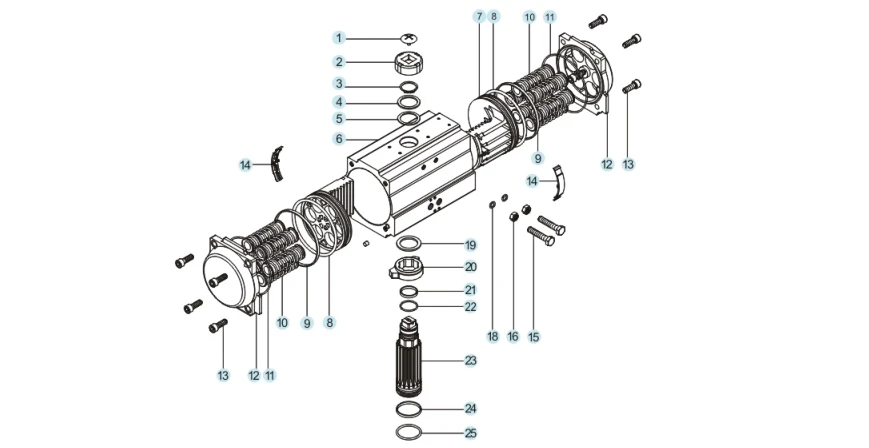

Atsarginės dalys ir medžiagos:
| NE. | Atsarginė dalis | Kiekis | Medžiaga | Antikorozinis gydymas | Neprivaloma medžiaga |
| 1 | Indikatoriaus varžtas | 1 | Inžinerinis plastikas | ||
| 2 | Rodiklis | 1 | Inžinerinis plastikas | ||
| 3 | Apskritimas | 1 | Nerūdijantis plienas | ||
| 4 | Skalbyklė | 1 | Nerūdijantis plienas | ||
| 5 | Išorinė tarpinė | 1 | Tetrafluoras | ||
| 6 | Cilindro korpusas | 1 | Aliuminio lydinys | Sunki oksidacija ir kt. | |
| 7 | Stūmoklis | 2 | Aliuminio lydinys | Sunki oksidacija | Nerūdijantis plienas |
| 8 | Stūmoklio O žiedas | 2 | NBR | VITON/Silikoninė guma | |
| 9 | Stūmoklio guolis | 2 | Inžinerinis plastikas | ||
| 10 | Pavasario surinkimas | 0-12 | Spyruoklinis plienas | Panardinamieji dažai | |
| 11 | Galinis dangtelio O žiedas | 2 | NBR | VITON/Silikoninė guma | |
| 12 | Galinis dangtelis | 2 | Aliuminio lydinys | Miltelinis dažymas ir kt. | |
| 13 | Galinio dangtelio varžtas | 8 | Nerūdijantis plienas | ||
| 14 | Stūmoklio kreiptuvas | 2 | Inžinerinis plastikas | ||
| 15 | Reguliuojamas varžtas | 2 | Nerūdijantis plienas | ||
| 16 | Reguliuojama varžto veržlė | 2 | Nerūdijantis plienas | ||
| 17 | Reguliuojamas varžto tarpiklis | 2 | Nerūdijantis plienas | Neprivaloma | |
| 18 | Reguliuojamas varžto O žiedas | 2 | NBR | VITON/Silikoninė guma | |
| 19 | Vidinė tarpinė | 1 | Inžinerinis plastikas | ||
| 20 | Cam | 1 | Legiruotasis plienas | ||
| 21 | Viršutinis veleno guolis | 1 | Inžinerinis plastikas | ||
| 22 | Viršutinis veleno O žiedas | 1 | NBR | VITON/Silikoninė guma | |
| 23 | Krumpliaratis | 1 | Legiruotasis plienas | Nikeliavimas / chromavimas | Nerūdijantis plienas |
| 24 | Apatinis veleno guolis | 1 | Inžinerinis plastikas | ||
| 25 | Apatinis veleno O žiedas | 1 | NBR | VITON/Silikoninė guma |

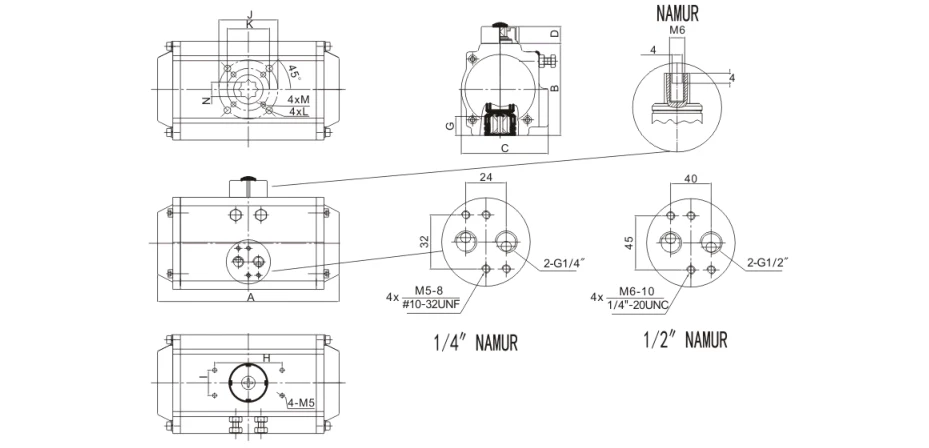

Matmenų diagrama:
Gaminio specifikacijos:
| Modelis | A | B | C | D | H×I | G | N | J | K | L | M | Oro{0}}šaltinio sąsaja |
| XM-32 | 110 | 45.5 | 49.5 | 20 | 50×25 | 12 | 9 | Φ36 | M5×7.5 | G1/8" | ||
| XM-40 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-52 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-63 | 167 | 88 | 83 | 20 | 80×30 | 18 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-75 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-83 | 210 | 109 | 103 | 20 | 80×30 | 21 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-92 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-240 | 608 | 291 | 260 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/4" | ||
| XM-270 | 716 | 330 | 294 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-300 | 820 | 354 | 336 | 30 | 130×30 | 60 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-350 | 926 | 408 | 385 | 30 | 130×30 | 60 | 46 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
| XM-400 | 934 | 464 | 516 | 30 | 130×30 | 60 | 55 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
Privalumas
1) Visos svarbios atsarginės dalys būtų apdorotos kietu anodavimu, kad būtų padidintas jų stiprumas, kad būtų užtikrintas geras veikimas ir tarnavimo laikas.
2) Visi procesai yra formuojami vieną kartą-CNC, kad būtų užtikrintas proceso tikslumas ir tarnavimo laikas.
Taikymas
Pneumatinės rotacinės pavaros gali būti naudojamos įvairiose degiose, ėsdinančiose, dulkėtose, stipriose magnetinio lauko, spinduliuotės, vibracijos ir korozijos patalpose ar lauke aplinkoje ir yra plačiai naudojamos elektros energijos, naftos chemijos, metalurgijos, naftos, gamtinių dujų, miestų, pastatų ir kitose srityse. Chemijos pramonė, naftos perdirbimas, kasyba, elektrinės, metalurgija, statyba, medicina, maistas, gamtinės dujos, moksliniai tyrimai ir kt.
Tiekimo galimybės
Tiekimo galimybės: 10000 vienetų per mėnesį, pneumatinė sukamoji pavara
Pakavimas ir pristatymas
Pakuotės detalė:
1) Atskira dėžutė, kurios viduje yra putplasčio pakuotė
2) Faneros dėklas gabenimui vandenynu
3) Faneros padėklas gabenimui oru
Išvykimo uostas: Šanchajus, Kinija
Pristatymo laikas:
|
Kiekis (vnt.) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Įvert. Laikas (dienos) |
Prekės sandėlyje |
7 |
20 |
Reikia derėtis |
Mūsų paslauga
1) 7x24 valandų karštoji linija
2) Griežta kokybės kontrolė
3) Gera kokybė už palankią kainą
4) Puikus aptarnavimas po{1}}
5) Techninė pagalba internetu
6) Greitas pristatymo laikas
Apie mus:
„Wuxi Xinming Auto{0}}control Valves Co., Ltd.“ specializuojasi ISO9001 sertifikuotų XM serijos pneumatinių pavarų ir automatinio valdymo vožtuvų, atitinkančių ISO5211/DIN3337/VDI/VDE-3845/NAMUR standartus, gamyboje. Turėdami pažangias mokslinių tyrimų ir plėtros galimybes bei gamybos įrenginius, mūsų produktai yra naudojami įvairiose pramonės šakose, įskaitant naftos ir dujų, chemijos ir elektrines, įkūnijančius mūsų įsipareigojimą siekti „Technologija pirmiausia, aukščiausios kokybės kokybė“ pasitelkiant novatoriškus sprendimus ir patikimą veikimą.
