produkto pristatymas

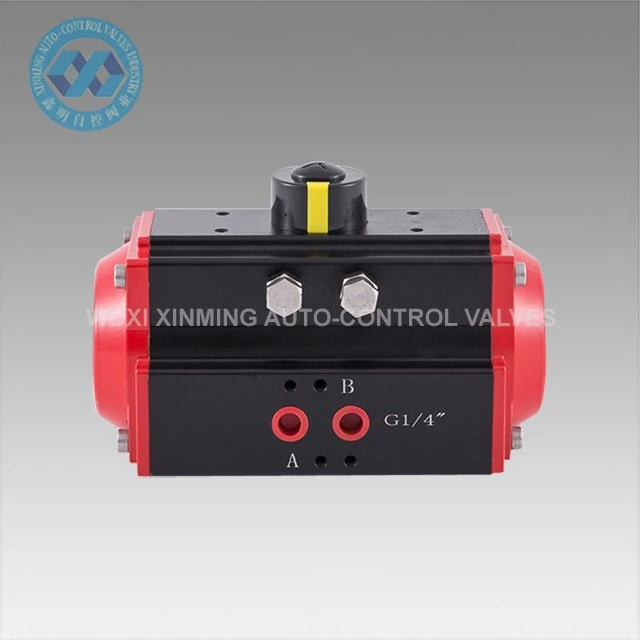

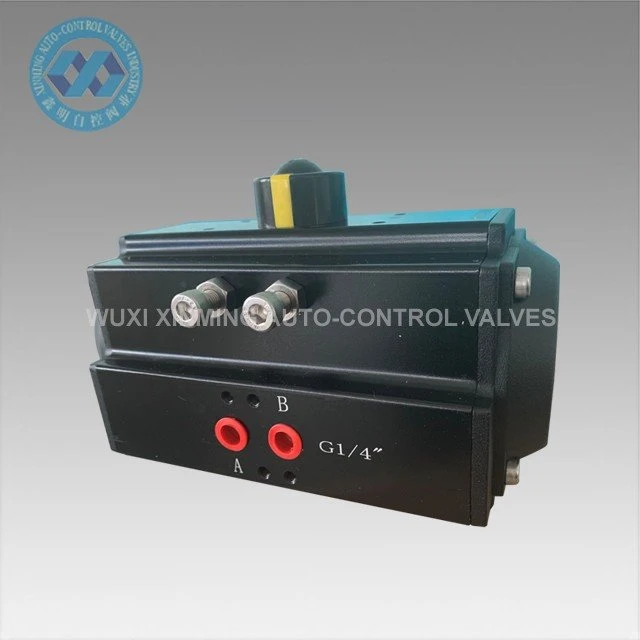

Pneumatinė stovo ir krumpliaračio pavara, dar vadinama riboto sukimosi cilindru, yra rotacinė pavara, naudojama sukimui, atidarymui, uždarymui, maišymui, pasukimui, padėties nustatymui, vairavimui ir kitoms mechaninėms funkcijoms, susijusioms su ribotu sukimu. Pneumatinė stovo ir krumpliaračio pavara naudojama drugelio valdymui. vožtuvai, rutuliniai vožtuvai ir mašinos su sukamuoju judesiu automatiškai. Tikslūs liejimo aliuminio lydinio dvigubo stovo stūmokliai su kietu oksidacijos apdorojimu pagerina sukimosi kampo tikslumą ir tarnavimo laiką. Pavaros korpusas su stipriai oksiduojančia medžiaga gali veiksmingai išvengti įbrėžimų.
Greitos detalės
Produkto pavadinimas: pneumatinė stovo ir krumpliaračio pavara
Prekės ženklas: XM ir OEM taip pat priimami
Pavaros dydis: 32mm-400mm
Pasukimo kampas: 0 ° ~ 90 ° (± 5 °)
Darbinės temperatūros diapazonas: -20 ℃ ~ +80 ℃ (standartinis)
-40 ℃ ~ +80 ℃ (žema temperatūra)
-15 ℃ ~ 150 ℃ (aukšta temperatūra)
Oro tiekimo slėgis: 0,2 ~ 0,8 MPa, maks. 10 MPa
Viršutinė jungtis: VDI/VDE3845 NAMUR
Apatinė jungtis: ISO 5211 ir DIN3337
Medžiaga: aliuminio lydinys
Struktūra: krumpliaratis ir krumpliaratis, dviejų stovų stūmokliai
Pavaros korpuso paviršiaus apdorojimas: juodai anoduotas
Galinės dangtelio spalva: juoda pilka, juoda, tamsiai mėlyna, dangaus mėlyna, raudona, oranžinė, žalia ir kt.
Sertifikavimas: CE, ATEX, SIL3, ISO9001: 2016
Techninis parametras
XM PNEUMATINIS LENTYNAS IR VAMZDINIO VEIKIMO IŠVADOS MOMENTŲ LENTELĖ
Modelis | Įėjimo oro slėgis (vienetas: baras) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Oro slėgio išėjimo momentas (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Atsarginės dalys ir medžiaga
Matmenų diagrama
tiekimo galimybė
Tiekimo galimybės: 10000 vienetų per mėnesį Pneumatinė rotacinė pavara
Pakavimo&stiprintuvas; Pristatymas
Pakuotės detalės: 1). atskira dėžutė su putų įpakavimu viduje
2). faneros dėklas vandeniui vežti
3). Faneros padėklas oro transportavimui
Išvykimo uostas: Šanchajus, Kinija
Laikas:
Kiekis (vienetais) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Įvert. Laikas (dienos) | Prekės sandėlyje | 7 | 20 | Reikia derėtis |
Privalumas
1) Visos svarbios atsarginės dalys būtų apdorotos kietu anodavimu, kad būtų padidintas stiprumas, kad būtų užtikrintas geras veikimas ir tarnavimo laikas.
2) Visas procesas yra vienkartinis CNC formavimas, siekiant užtikrinti proceso tikslumą ir tarnavimo laiką.
DUK
1 klausimas: mokėjimo sąlygų pajėgumai?
A 1: T/T, L/C, „Western Union“.
2 klausimas: prekybos sąlygos?
A 2: Pagal Incoterms 2010, paprastai su EXW, FOB Shanghai, CFR, CIF ir DDU.
3 klausimas: citatos galiojimas?
A 3: Per 30 dienų.
4 klausimas: siuntimo būdai?
A 4: Jūra, oru, greituoju arba geležinkeliu.
5 klausimas: garantija?
5: Vienerių metų kokybės garantija nemokamai ir mokamai paslaugai visą gyvenimą.
6 klausimas: montavimas ir mokymas?
A 6: įprastos vaizdo diegimo instrukcijos. Jei reikia, teikiamos mokamos užsienio inžinerijos paslaugos.
