produkto pristatymas

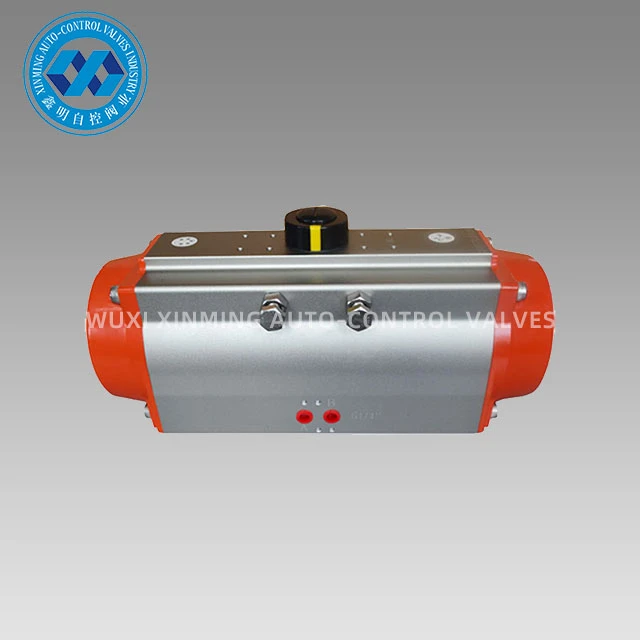

Kietai anoduojanti pneumatinė pavara turi kompaktišką dvigubą{0}}stūmoklių stovą-ir-krumpliaratį su tikslia pavara ir stabiliu išėjimo sukimo momentu; cilindro korpusas pagamintas iš ekstruzinio aliuminio lydinio, anoduotas, kietu paviršiumi ir stipriu atsparumu dilimui; jį galima sumontuoti pagal poreikį. Vožtuvas, aido įtaisas, padėties reguliatorius (atidarymo indikacija), trigubas ir rankinis valdymo mechanizmas. Tinkami rutuliniai vožtuvai, peteliški vožtuvai ir kiti kampiniai vožtuvai.
Dizaino elementai
1. Vožtuvo korpusas ir stūmoklis yra kietai anoduoti.
2. Jei indikatoriaus varžtas nėra plastikinis, visi kiti varžtai yra SS304.
3. Didelis ir mažas išėjimo sukimo momentas yra neprivalomas.
Techninis parametras
XM ALIUMINIO PNEUMATINĖS PAVAROS IŠĖJIMO SUKIMO MOMENTO LENTELĖ
Modelis | Įeinančio oro slėgis (vienetas: baras) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Oro slėgio išėjimo sukimo momentas (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM{0}}DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM{0}}DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM{0}}DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM{0}}DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Atsarginės dalys ir medžiagos
Matmenų diagrama
