Produkto pristatymas
Pramoninėse vožtuvų automatikos sistemose pavara yra komponentas, kuris nustato, ar vožtuvas gali patikimai veikti per ilgus ciklus. Daugelyje realių įrenginių, kuriuos matėme, vožtuvo problemos kyla ne dėl paties vožtuvo, o dėl netinkamo pavaros pasirinkimo-nepakankamo sukimo momento, nestabilaus perjungimo arba prastos reakcijos nuolat veikiant.

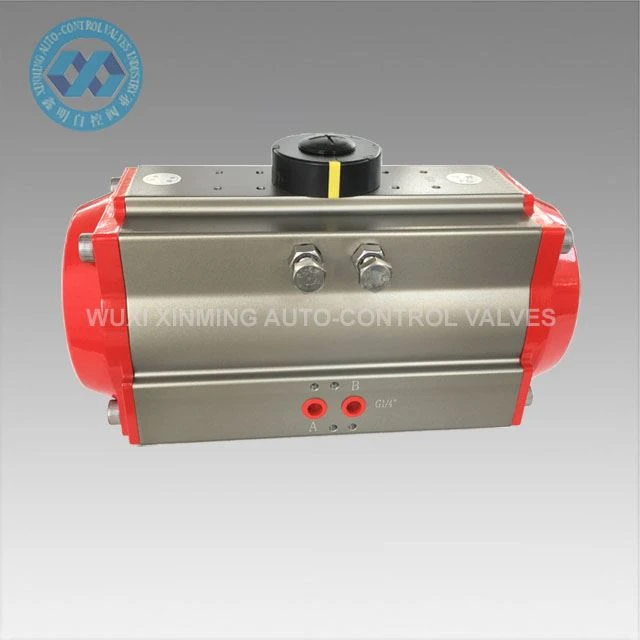

XM pneumatinė vožtuvo pavara skirta ketvirčio{0}}vožtuvų automatizavimui, įskaitant rutulinius vožtuvus ir peteliškinius vožtuvus. Jis paverčia suslėgtą orą sukamuoju judesiu per krumpliaračio mechanizmą, todėl pramoninėse procesų sistemose vožtuvas veikia greitai ir stabiliai.
Jis plačiai naudojamas vandens valymo, cheminio apdorojimo, ŠVOK sistemose ir bendroje pramoninėje automatikoje, kur reikalingas patikimas įjungimo / išjungimo vožtuvo valdymas.
Savybės
- Stūmoklio ir krumpliaračio konstrukcija stabiliam sukamajam judėjimui
- Greitas pneumatinis atsakas automatiniam vožtuvų valdymui
- Galimi dvigubo veikimo ir spyruoklinio grąžinimo tipai
- ISO 5211 tvirtinimas lengvam vožtuvo montavimui
- Kompaktiškas aliuminio lydinio korpusas skirtas pramoniniam naudojimui
- Tinka nuolatiniam važiavimui dviračiu
- Suderinamas su solenoidiniais vožtuvais ir ribinių jungiklių dėžėmis
Techninės specifikacijos
Produkto tipas: pneumatinė vožtuvo pavara
Dizainas: Rack and Pion
Operacijos tipas: spyruoklinis grąžinimas
Sukimosi kampas: 90 laipsnių standartinis
Darbo terpė: švarus, sausas suslėgtas oras
Korpuso medžiaga: aliuminio lydinys
Montavimo standartas: ISO 5211
Darbinis slėgis: 2,5 – 8 barai
Temperatūros diapazonas: galimi standartiniai / aukštos temperatūros variantai
Valdymo sistema: suderinama su pneumatine automatika
Pneumatinių pavarų montavimas
Protingas įrengimas yra užtikrinti, kad pneumatinės pavaros ir vožtuvo koto ašis būtų koaksialiai. Prieš sumontuojant pavarą ir vožtuvą reikia išmatuoti vožtuvą ir neviršyti reikiamo sukimo momento. Po surinkimo išbandoma pneumatinė pavara ir vožtuvas, o vožtuvui taikomas vardinis slėgis. Pavaros oro šaltinio slėgis yra 0,4 mpa arba pagal vartotojo reikalavimus. Vožtuvo atidarymas ir uždarymas turi būti lankstus, jame neturėtų būti užstrigimo, šliaužimo ir kitų reiškinių, todėl atlikite kelis bandymus.
Pneumatinės pavaros su solenoidiniais vožtuvais derinimo metu turėtų būti su rankiniais įtaisais. Įjunkite raudoną mygtuką ant solenoidinio vožtuvo ir atlikite elektros paleidimą. Naudojant rankinį valdymo mechanizmą, dujų arba skysčio šaltinis turi būti išjungtas, o tada pneumatinis mechanizmas turi būti derinamas. Pneumatinės pavaros turi išlaikyti oro šaltinį sausą ir švarų, o pavaros turi būti reguliariai prižiūrimos ir prižiūrimos, o oro filtras turi būti reguliariai ištuštinamas ir nusausinamas, kad nepatektų į solenoidinį vožtuvą arba pneumatinę pavarą ir nepakenktų įprastam darbui.
Programos
- Rutulinių vožtuvų automatikos sistemos
- Drugelio vožtuvo valdymo sistemos
- Vandens valymo įrenginiai
- ŠVOK vamzdynų sistemos
- Cheminio proceso linijos
- Pramoniniai komunaliniai vamzdynai
- Automatizuotos gamybos sistemos
OEM ir pritaikymas
- XM teikia lanksčius OEM sprendimus įvairiems projektų reikalavimams:
- Dvigubo veikimo arba spyruoklinio grąžinimo konfigūracija
- Jei reikia, specialios tvirtinimo sąsajos
- Solenoidinio vožtuvo ir padėties grįžtamojo ryšio integravimas
- OEM prekės ženklo ir pakavimo palaikymas
