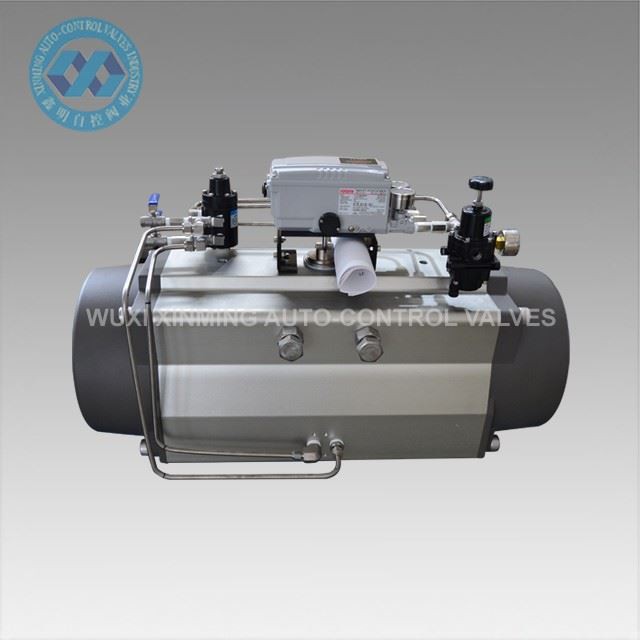

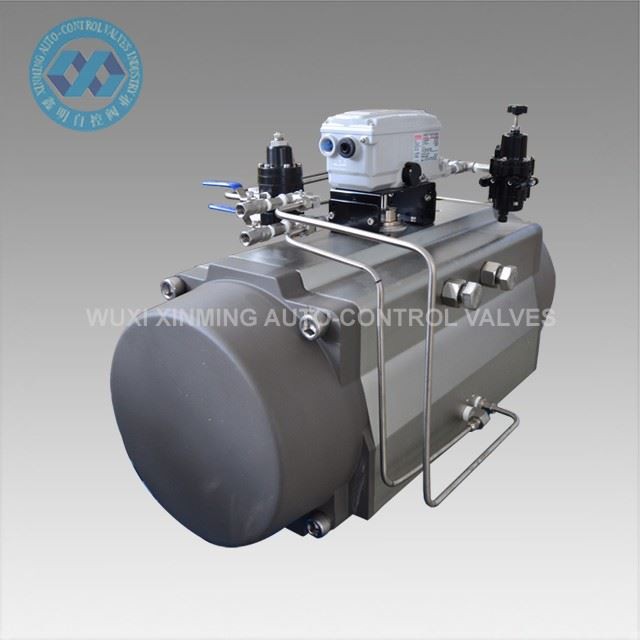

Produkto apžvalga
Dvigubo veikimo krumpliaračio ir krumpliaračio pneumatinė pavara skirta automatizuoti ketvirtinius{0}}rutulinius vožtuvus ir rutulinius vožtuvus pramoninėse vamzdynų sistemose. Jis užtikrina patikimą pneumatinį valdymą 0–90 laipsnių vožtuvo veikimui ir yra suderinamas su standartinėmis montavimo sąsajomis, tokiomis kaip ISO 5211 ir NAMUR VDI/VDE 3845.
Jis plačiai naudojamas pramoninėse automatikos sistemose, kur reikalingas stabilus ir standartizuotas vožtuvo valdymas.
Techninis parametras
| Produkto pavadinimas | Pneumatinė sukamoji pavara |
| Prekės ženklo pavadinimas | XM ir OEM taip pat priimami |
| Pavaros dydis | 32-400 mm |
| Sukimosi kampas | 0 laipsnių ~ 90 laipsnių |
| Darbinės temperatūros diapazonas |
-20 laipsnių ~ +80 laipsnis (standartinis) -40 laipsnių ~+80 laipsnių (žema temperatūra) -15 laipsnių ~ 150 laipsnių (aukšta temperatūra) |
| Oro tiekimo slėgis | 0,2–0,8 MPa, maks. 10 MPa |
| Viršutinė jungtis | VDI/VDE3845 NAMUR |
| Apatinė jungtis | ISO 5211 ir DIN 3337 |
| Medžiaga | Aliuminio lydinys |

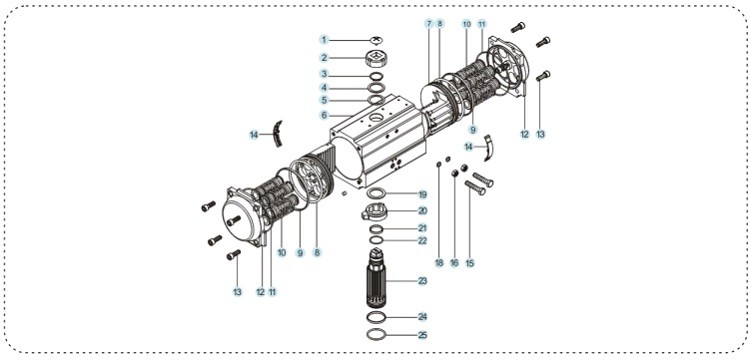

| Struktūra | stelažas ir krumpliaratis, dviejų stovų stūmokliai |
| Pavaros korpuso paviršiaus apdorojimas | kietai anoduotas |
| Galinio dangtelio spalva | juoda pilka, juoda, tamsiai mėlyna, dangaus mėlyna, raudona, oranžinė, žalia ir kt. |
| Sertifikavimas | CE, ATEX, SIL3, ISO9001:2016 |
XM DVIGO VEIKIMO PNEUMATINĖ SUKAMOSIOS PAVAROS IŠĖJIMO SUKIMO MOMENTO LENTELĖ
|
Modelis |
Įeinančio oro slėgis (vienetas: baras) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Oro slėgio išėjimo sukimo momentas (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM{0}}DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM{0}}DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM{0}}DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM{0}}DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Savybės
- Dvigubo veikimo stelažas ir krumpliaračio konstrukcija užtikrina stabilų{0}}oru varomą atidarymo ir uždarymo valdymą.
- 0–90 laipsnių ketvirčio{2}}apsukimo išėjimas rutuliniams vožtuvams ir peteliškiems vožtuvams.
- Dviejų stovų stūmoklio struktūra pagerina sukimo momento balansą ir sumažina mechaninį įtempį.
- Kieto anoduoto aliuminio korpusas užtikrina atsparumą korozijai pramoninėje aplinkoje.
- NAMUR VDI/VDE 3845 ir ISO 5211 tvirtinimas skirtas tiesioginiam montavimui be adapterių.
- Platus temperatūros diapazono pasirinkimas standartinėms ir atšiaurioms darbo sąlygoms.
- Galimas OEM pritaikymas pagal sukimo momento, dydžio ir spalvos reikalavimus.
- CE, ATEX, SIL3, ISO9001 sertifikuoti pramoninės automatikos naudojimui.
Taikymas
- Rutulinių vožtuvų automatika naftotiekiuose ir dujotiekiuose
- Drugelio vožtuvo valdymas vandens valymo įrenginiuose
- Cheminio apdorojimo srauto reguliavimo sistemos
- Elektrinės garo ir skysčių valdymo sistemos
- Maisto, gėrimų ir vaistų gamybos linijos
- Bendras pramoninių procesų automatizavimas
Tiekimo galimybės
Tiekimo galimybės: 10000 vienetų per mėnesį Pneumatinė sukamoji pavara
Pakavimas ir pristatymas
Pakuotės detalė:
1). atskira dėžutė su putplasčio įpakavimu viduje
2). faneros dėklas gabenimui vandenynu
3). Faneros padėklas gabenimui oru
Išvykimo uostas: Šanchajus, Ningbo ir kt. Kinija
Pristatymo laikas:
|
Kiekis (vnt.) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Įvert. Laikas (dienos) |
Prekės sandėlyje |
7 |
20 |
Reikia derėtis |
