produkto pristatymas

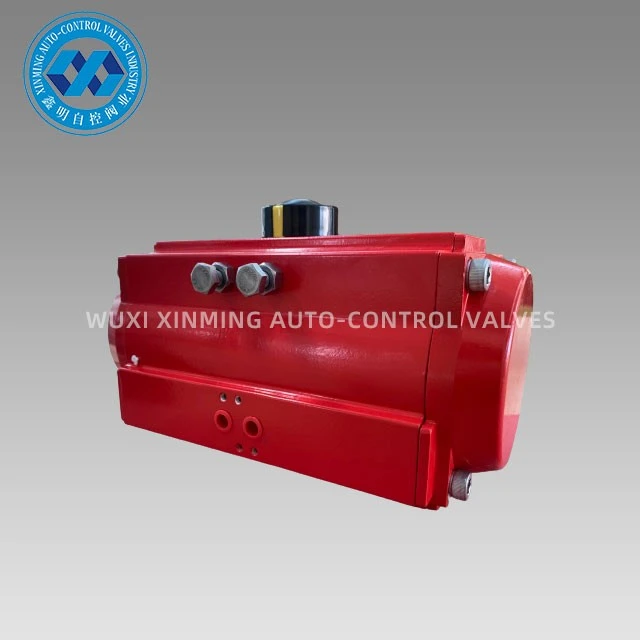

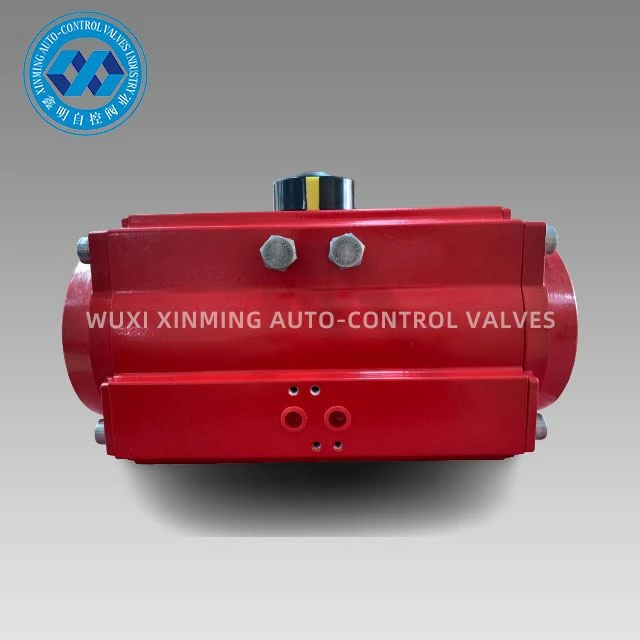

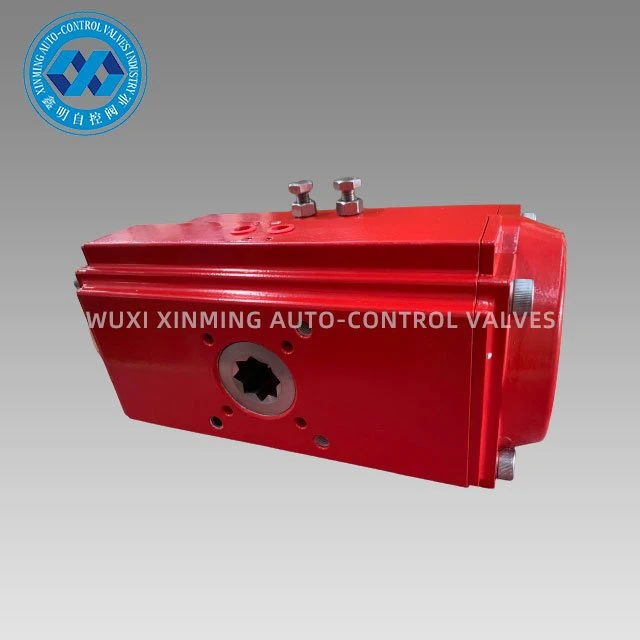

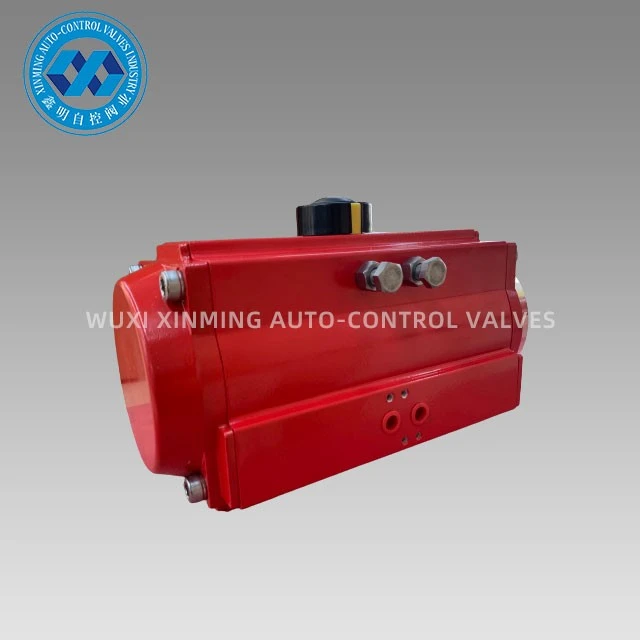

Automatinė įjungimo-išjungimo vožtuvo pavara naudojama automatiškai reguliuoti rutulinius vožtuvus, sraigtus vožtuvus ir besisukančius mechanizmus. Dviejų stovų stūmoklių, pagamintų iš preciziškai štampuoto aliuminio lydinio, apdorojimas kietu oksidavimu pagerina tarnavimo laiką ir padidina sukimosi kampo tikslumą. Automatinio įjungimo ir išjungimo vožtuvo pavaros korpuso kieta oksidacija gali veiksmingai užkirsti kelią įbrėžimams.
Greitos detalės
Produkto pavadinimas: Automatinė įjungimo ir išjungimo vožtuvo pavara
Prekės ženklas: XM ir OEM taip pat priimamas
Pavaros dydis: 32 mm{1}}mm
Sukimosi kampas: 0 laipsnis ~90 laipsnių (±5 laipsniai)
Darbinės temperatūros diapazonas: -20 laipsniai ~ plius 80 laipsnių (standartinis)
-40 laipsnis ~ plius 80 laipsnių (žema temperatūra)
-15 laipsnis ~150 laipsnių (aukšta temperatūra)
Oro tiekimo slėgis: {{0}},2 ~ 0,8 MPa, maks. 10 MPa
Viršutinė jungtis: VDI/VDE3845 NAMUR
Apatinė jungtis: ISO 5211 ir DIN3337
Medžiaga: aliuminio lydinys
Konstrukcija: stelažas ir krumpliaratis, dvigubi stūmokliai
Pavaros korpuso paviršiaus apdorojimas: kietai anoduotas arba panardinamasis oksidavimas
Sertifikatas: CE, ATEX, SIL3, ISO9001:2016
Techninis parametras
XM PNEUMATINĖS PAVAROS IŠĖJIMO SUKIMO MOMENTO LENTELĖ
Modelis | Įeinančio oro slėgis (vienetas: baras) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Oro slėgio išėjimo sukimo momentas (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Matmenų diagrama
