Pramoninės automatikos sistemose daugelis įmonių dažnai susiduria su vožtuvų valdymo problemomis, tokiomis kaip lėtas atsako greitis, nepakankamas sukimo momentas, žemas automatikos lygis ir dažna priežiūra. Ypač vamzdynų sistemose, kuriose reikia dažnai atidaryti ir uždaryti vožtuvą, nestabilios pavaros veikimas ne tik veikia gamybos efektyvumą, bet ir gali kelti pavojų saugai.
„Angle Travel“ pneumatinė pavara skirta šioms problemoms spręsti, užtikrinant stabilų, greitą ir patikimą automatizuotą įvairių 90 laipsnių sukimosi vožtuvų valdymą.

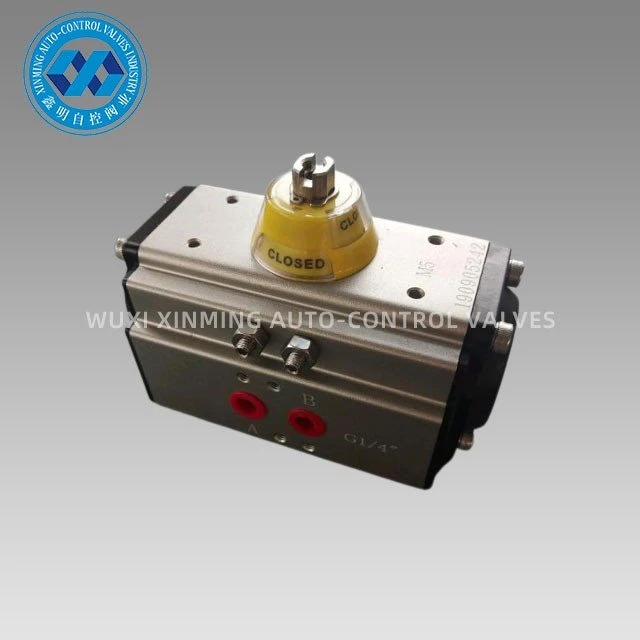

„Angle Travel“ pneumatinė pavara yra pavara, varoma suspausto oro. Naudodamas vidinį perdavimo mechanizmą, jis paverčia pneumatinę energiją į kampinį sukimosi judesį, taip užtikrindamas vožtuvo atidarymą ir uždarymą.
Ši pavara daugiausia naudojama valdant kampinius vožtuvus, tokius kaip rutuliniai vožtuvai, peteliški vožtuvai ir uždoriniai vožtuvai. Jis pasižymi kompaktiška struktūra, stabiliu veikimu ir greitu atsaku, todėl yra svarbus valdymo įrenginys pramoninėse automatizuotose vamzdynų sistemose.
XM serijos kampinės kelionės pneumatinės pavaros yra naudojamos automatiškai valdyti droselinius vožtuvus, rutulinius vožtuvus ir mašinas su sukamu judesiu. Tiksliai liejami aliuminio lydinio-dvigubi{2}}stūmokliai su kietu oksidacijos apdorojimu pagerina sukimosi kampo tikslumą ir tarnavimo laiką. Stipriai-oksiduotas pavaros korpusas gali veiksmingai išvengti įbrėžimų.
Gaminio specifikacijos
|
Produkto pavadinimas |
Kampinio judėjimo pneumatinė pavara |
|
Medžiaga |
Nerūdijančio plieno / aliuminio lydinys |
|
Sertifikatas |
ISO9001: 2015, CE, ATEX, SIL3 |
|
Funkcija |
ĮJUNGTA / IŠJUNGTA |
|
Taikymas |
Automatika Rutulinis vožtuvas, Automatika Drugelis vožtuvas |
|
Temperatūros diapazonas |
-40-150 laipsnių C |
|
Pristatymo laikas |
paprastai per 7 dienas. |
|
Laivybos uostas |
Šanchajus, Ningbo ir kt. |
|
Pakuotės detalė |
kiekviena kartoninė dėžutė viduje, faneros dėklas (gabenamas vandenynu) arba padėklas (gabenimas oru) išorėje |
|
Sukimosi kampas |
0 ~ 90 laipsnių / 0 ~ 120 laipsnių / 0 ~ 180 laipsnių |
|
Struktūra |
stelažas ir krumpliaračio sukamoji pavara |
|
Paviršiaus apdorojimas |
kietas anodavimas |
|
Darbinė temperatūra |
Įprasta temperatūra: -20 laipsnių ~ 80 laipsnių (-4 laipsnių F ~ 176 laipsnių F) |
|
Ryšys |
NAMUR, ISO5211 ir DIN3337 |
|
Dangtelio spalva |
palaikymas pritaikytas |
|
Tipas |
dvigubo vaidmens ir vieno vaidmens |
|
Rodiklis |
Palaikymas pritaikytas |
|
Įdiekite priedus |
Ribinio jungiklio dėžutė / solenoidinis vožtuvas / vožtuvo padėties įtaisas ir kt. |
|
vožtuvas Priedai |
Rankinė pavarų dėžė |
|
Stūmoklis |
Kietas anodavimas |
|
Vidutinis |
Vanduo, aliejus, oras arba ėsdinanti aplinka |
|
Modelis |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Tiekimo galimybės
Turime pakankamai standartinių modelių atsargų ir galime juos greitai pristatyti.
Palaikomas OEM / ODM tinkinimas, sparčiausiai užbaigiant mažą{0}}paketą pritaikytą gamybą per 7 dienas.
Pakavimas ir pristatymas
Pakuotės detalė:
1). atskira dėžutė su putplasčio įpakavimu viduje
2) faneros dėklas gabenimui vandenynu
3) Faneros padėklas gabenimui oru
Išvykimo uostas: Šanchajus, Kinija
Pristatymo laikas:
|
Kiekis (vnt.) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Įvert. Laikas (dienos) |
Prekės sandėlyje |
7 |
20 |
Reikia derėtis |
Privalumas
Kad būtų užtikrintas proceso tikslumas ir tarnavimo laikas, visi procesai vienkartiniai{0}}suformuojami{1}}CNC.

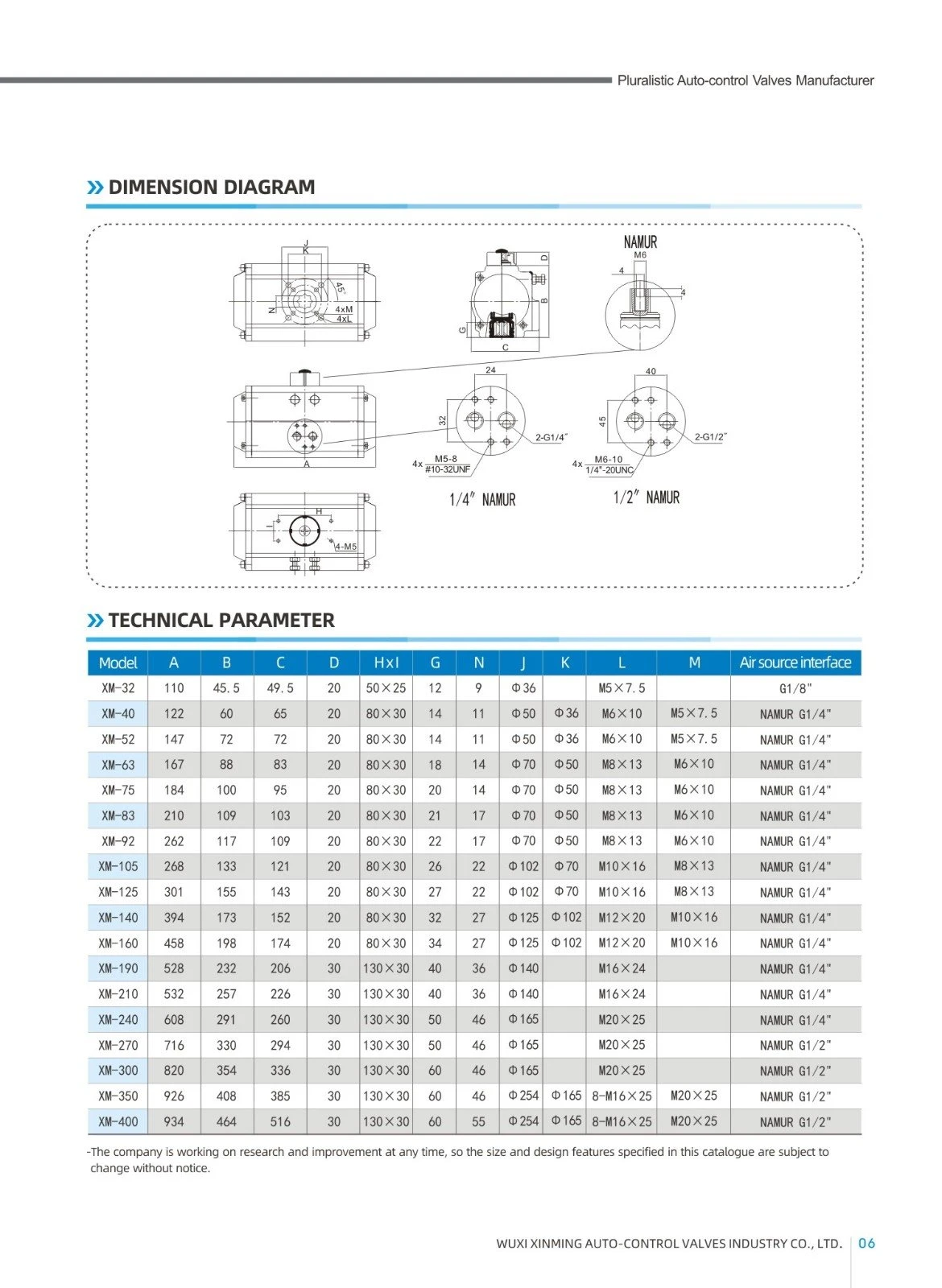

Kampinės eigos pneumatinės pavaros matmenys
XM DVIGO VEIKIMO PAVAROS IŠĖJIMO SUKIMO MOMENTO LENTELĖ
|
Modelis |
Įeinančio oro slėgis (vienetas: baras) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Oro slėgio išėjimo sukimo momentas (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM{0}}DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM{0}}DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM{0}}DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM{0}}DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
