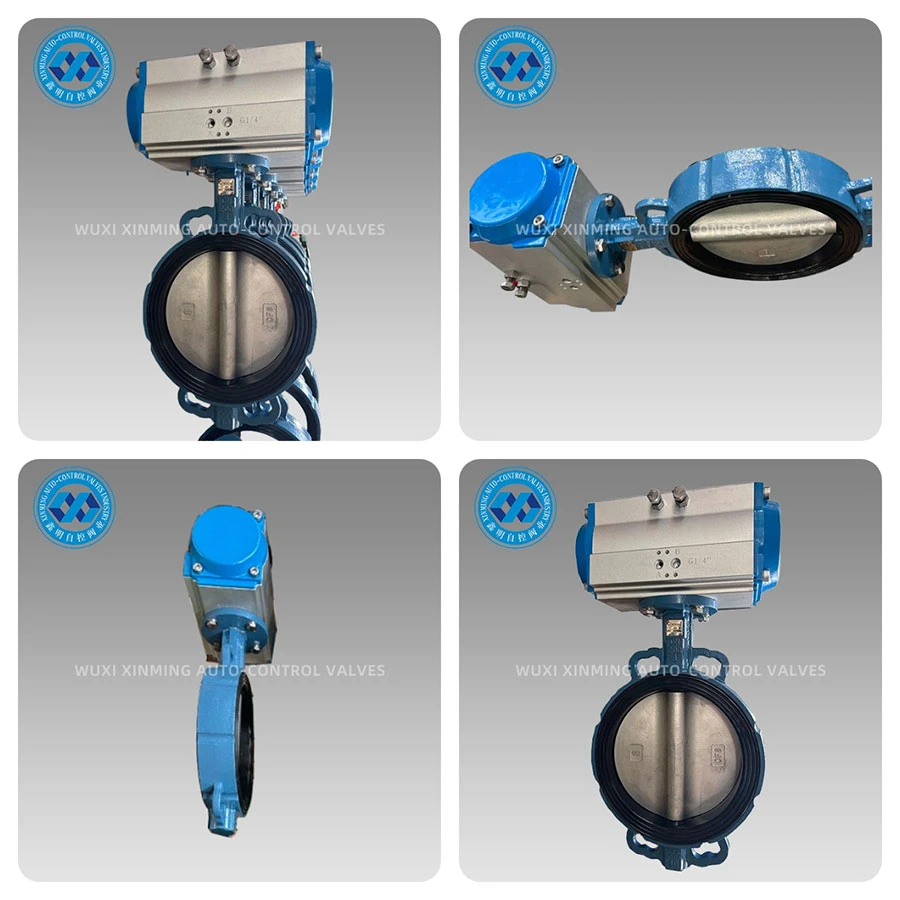

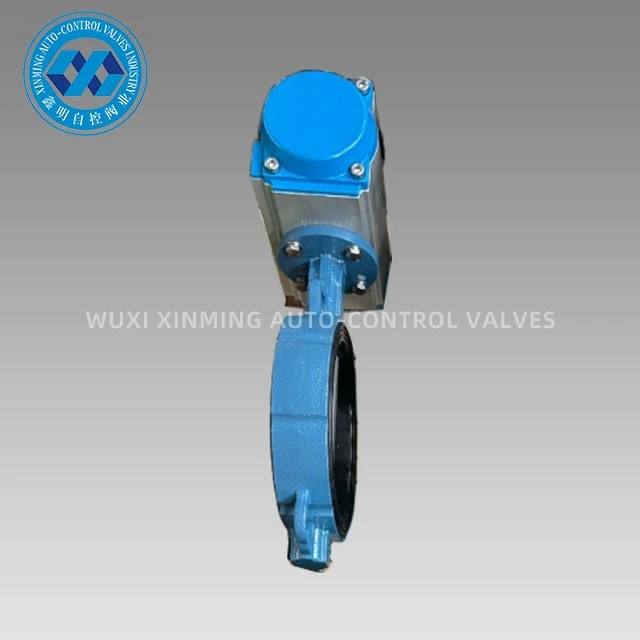

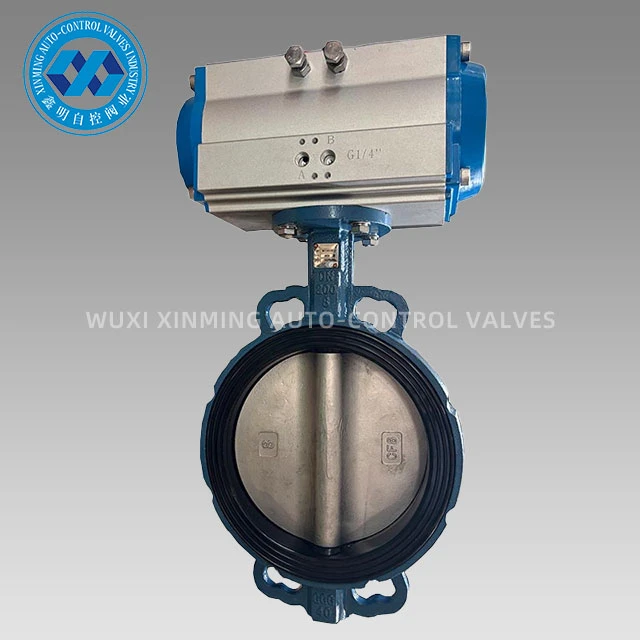

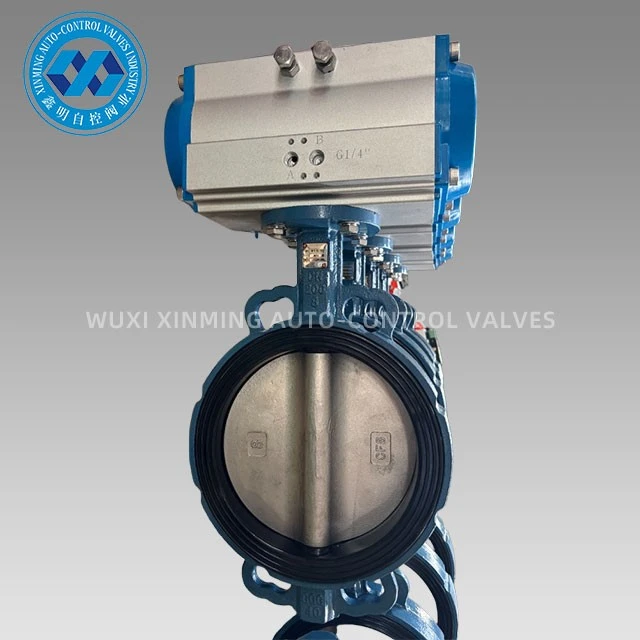

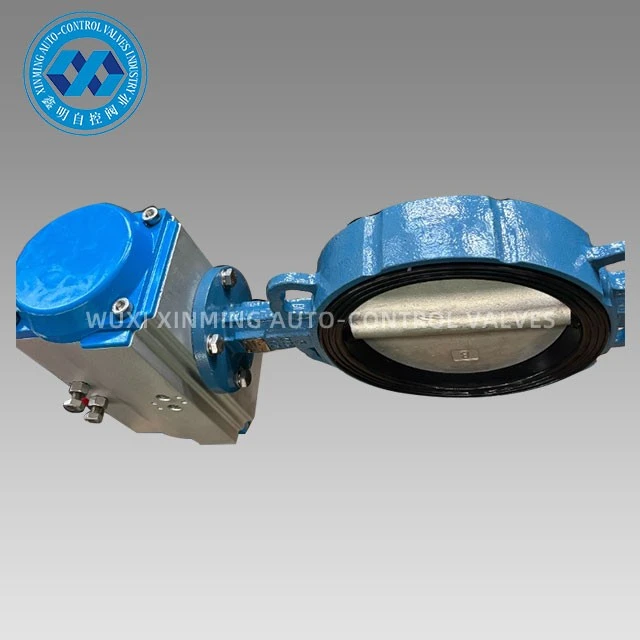

Pneumatine pavara{0}}valdomame drugelio vožtuve yra integruotas didelio-našumo vidurio linijos / dvigubas ekscentrinis peteliškinis vožtuvas su krumpliastiebiu arba šake{2}}tipo pneumatine pavara, užtikrinančia greitą atidarymą ir uždarymą bei tikslų reguliavimą nuo 0-90 laipsnių suslėgto oro. Vožtuvo korpusas turi supaprastintą disko -formos srauto kanalą, dėl kurio visiškai atidarytas slėgis krenta itin mažai, o uždarius – sandariklis be burbuliukų. Specialiai sukurtas automatizuotiems procesams, jis atitinka griežtus šiuolaikinės pramonės greičio, saugos ir energijos vartojimo efektyvumo reikalavimus.
Produkto privalumai:
Greitas atidarymas ir uždarymas
Vieno-veikimo Mažiau nei 0,5 s arba lygaus 0,5 s, dvigubo
Didelis sukimo momentas
Šakės konstrukcija užtikrina iki 15 000 N·m, lengvai valdant DN1200 didelio-skersmens vožtuvo plokštes.
Ilgalaikis{0}}antspaudavimas
EPDM/PTFE kompozitinis guminis pamušalas išlaiko ANSI VI klasės nulinį nuotėkį net po 500 000 ciklų.
Atsparus ugniai ir anti{0}}statinis
Atitinka API 607 ir ISO 10497, tinka degioms dujoms ir dulkėtoms aplinkoms.
Modulinis ryšys
Pavara ir vožtuvo korpusas naudoja ISO 5211 standarto flanšus; vietoje-elektrinių / hidraulinių pavarų keitimas trunka tik 10 minučių.
Reikšmingas energijos taupymas
Oro-varomos energijos suvartojimas yra tik 1/3 tos pačios specifikacijos elektrinių pavarų; spyruoklinis atstatymas galimas esant oro šaltinio gedimui, užtikrinant saugią padėtį.
Techninės specifikacijos:
Skersmuo: DN40-DN1200 (1½"-48")
Slėgis: PN6-PN100 / 125-600 klasė
Temperatūra: -40 laipsnių ~+200 laipsniai (žemos-temperatūros tipas -60 laipsnių , aukštos temperatūros tipas +450 laipsnis)
Vožtuvo korpusas: kaliojo ketaus, WCB, CF8, CF8M, dvipusis plienas, aliuminio bronza
Vožtuvo plokštė: CF8, CF8M, nailono danga, Hastelloy
Įvorė: EPDM, NBR, PTFE, FKM, silikoninė guma
Pavara: dviguba
Jungtis: plokštelė, antgalis, flanšas, ANSI/JIS/DIN
Nutekėjimo lygis: ANSI VI klasė / nulinis burbulo lygis
Kokybės kontrolė:
→ Dviguba medžiagų patikra: spektrinė analizė ir žemos{0}}temperatūrinės smūgio bandymas
→ Vienkartinis-apdirbimas penkių-ašių apdirbimo centre, apvalumas Mažesnis arba lygus 0,02 mm
→ 100 % 1,5 x PN korpuso stiprumo bandymas + 1.1x žemo slėgio-hermetiškumo bandymas
→ Pavaros eigos kalibravimas lazeriniu sekikliu, tiesiškumo ataskaita archyvuojama 5 metus
→ Trečiosios šalies API 6D, CE, ISO 9001 auditai, originalios ataskaitos, pateiktos kartu su siunta
Pakavimas ir pristatymas:
Pakavimas ir transportavimas: vožtuvo korpusas ir pavara yra aptraukti VCI anti{0}}rūdžių plėvele, o išorinė dėžutė pagaminta iš penkių sustiprinto gofruoto kartono sluoksnių; tvirtinamas mediniais padėklais ir plastikiniais plieniniais dirželiais, tinka gabenti jūra nuo -50 laipsnių iki +70 laipsnių. Siuntimo ženkle yra projekto numeris ir QR kodas; nuskaitykite kodą, kad atsisiųstumėte garantijos sertifikatą ir bandomąjį vaizdo įrašą.
Aptarnavimas po-pardavimo:
• 18 mėnesių garantinis laikotarpis, nemokamas pakeitimas dėl gamybos broko.
• Vidinis 24-val. atsakymas, 72 val. atvykimas į vietą; Užsienyje 48 valandų vaizdo diagnostika, atsarginės dalys pristatomos tiesiogiai per DHL.
• Gyvenimo ciklo įrašas: pažeidžiamų dalių sąrašas, techninės priežiūros vaizdo įrašai, mokymai internetu.
• Kasmet atliekamos patikros ir našumo kalibravimas, kad būtų užtikrintas stabilus vožtuvų veikimas 10+ metus.
Mūsų stiprybė: WUXI XINMING AUTO{0}}CONTROL VALVES INDUSTRY CO., LTD., įkurta 1998 m., užima 38 000 ㎡ plotą, o metinis gamybos pajėgumas yra 120 000 pneumatinių pavarų{8}}varomų peteliškinių vožtuvų ir susijusių pavarų rinkinių. Su apdirbimo centrais iš DMG Germany ir MAZAK Japan bei API 6D skysčių laboratorija mūsų tyrimų ir plėtros komandą sudaro 26 žmonės ir 42 patentai. Mūsų gaminiai eksportuojami į 56 šalis, siūlydami vožtuvų sprendimus pasauliniams projektams, tokiems kaip Shell, BASF ir Sinopec. Rinkitės XINMING, rinkitės patikimumą ir efektyvumą!
