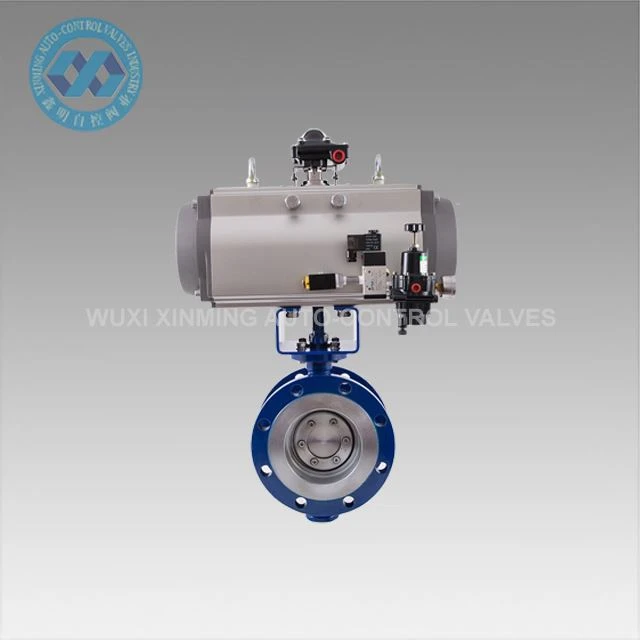

Mūsų drugelio vožtuvas su metalu į metalą yra kompaktiškas, lengvas ir ekonomiškas{0}} srauto valdymo sprendimas, siūlantis universalų veikimą įvairiose srityse. Sukurta su plokšteline -stiliaus konfigūracija, kad būtų lengva montuoti flanšą, jis ypač tinka-vandens, oro, dujų vamzdynų sistemoms ir švelnioms cheminėms reikmėms. Vožtuvas puikiai tinka sudėtingomis sąlygomis, įskaitant aukštą -temperatūrą, aukštą-slėgį ir šilumą-saugančius vamzdynus, užtikrina patikimas atidarymo/uždarymo funkcijas ir tikslias srauto reguliavimo galimybes. Jo optimizuotas dizainas sujungia kompaktišką struktūrą, mažą plotą ir lengvą konstrukciją su lanksčiu valdymu, kad būtų patogu naudoti įvairiose pramoninėse aplinkose.

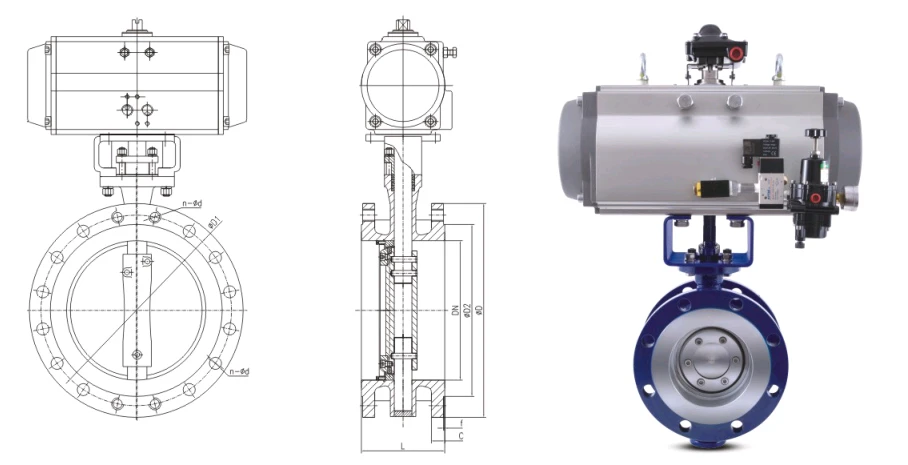

Techninis parametras:
| Nominalus skersmuo DN (mm) | L (mm) | D (mm) | D1 (mm) | D2 (mm) | C (mm) | H (mm) | n-d |
|---|---|---|---|---|---|---|---|
| 80 | 114 | 200 | 160 | 132 | 20 | 310 | 8-18 |
| 100 | 127 | 220 | 180 | 156 | 22 | 325 | 8-18 |
| 125 | 140 | 250 | 210 | 184 | 22 | 360 | 8-18 |
| 150 | 140 | 285 | 240 | 211 | 24 | 395 | 8-22 |
| 200 | 152 | 340 | 295 | 266 | 24 | 480 | 12-22 |
| 250 | 165 | 405 | 355 | 319 | 26 | 550 | 12-26 |
| 300 | 178 | 460 | 410 | 370 | 28 | 610 | 12-26 |
| 350 | 190 | 520 | 470 | 429 | 30 | 710 | 16-26 |
| 400 | 216 | 580 | 525 | 480 | 32 | 755 | 16-30 |
| 450 | 222 | 640 | 585 | 548 | 40 | 835 | 20-30 |
| 500 | 229 | 715 | 650 | 609 | 44 | 900 | 20-33 |
| 600 | 267 | 840 | 770 | 720 | 54 | 1060 | 20-36 |
| 700 | 292 | 910 | 840 | 794 | 40 | 1170 | 24-36 |
| 800 | 318 | 1025 | 950 | 901 | 42 | 1320 | 24-39 |
| 900 | 330 | 1125 | 1050 | 1001 | 44 | 1440 | 28-39 |
| 1000 | 410 | 1255 | 1170 | 1112 | 46 | 1640 | 28-42 |
| 1200 | 470 | 1485 | 1390 | 1328 | 52 | 1850 | 32-48 |
| 1400 | 530 | 1685 | 1590 | 1530 | 58 | 2040 | 36-48 |
| 1600 | 600 | 1930 | 1820 | 1750 | 64 | 2280 | 40-55 |
| 1800 | 670 | 2130 | 2020 | 1950 | 68 | 2495 | 44-55 |
| 2000 | 760 | 2345 | 2230 | 2150 | 70 | 2685 | 48-60 |
| Vykdomasis standartas | Taikymo sritis | |||
| Projektavimas ir gamyba | JB/T8527,GB/T12224,API609,ASME B16.34 ir tt Standartinis | Nominalus skersmuo | DN50-DN3600 2"-144" |
Skirtingi vožtuvai turi skirtingus matmenis. Dėl smulkesnės informacijos prašome skambinti |
| Jungties flanšas | GB/T9113.1~9113.4, ASME B16.5, ASME B16.47 ir kt. Standartas | Nominalus slėgis | PN2.5-PN260 Class150-Class1500 | |
| Konstrukcijos ilgis | GB/T12221API609 IS05752 ir kt.Standartinis | Temperatūros diapazonas | -196C-600C | |
| Apžiūra ir eksperimentas | JB/T9092 GB/T26480 API598 IS05208 ir kt. Standartas | Prisijungimo būdas | Flanšo tipas, suvirinimo tipas, plokštelės tipas, antgalio tipas ir kt. | |
| Korpuso medžiaga | Anglies plienas, chromo molibdeno plienas, austenitinis nerūdijantis plienas, dvipusis nerūdijantis plienas, titano lydinys, Hastelloy, Monel ir kt. | |||
Produkto savybės:
Aukščiausios kokybės metalinis sandarinimas: grūdinto nerūdijančio plieno sėdynė ir diskas užtikrina patikimą išjungimą-net ir po ilgo naudojimo
Aukštos{0}}temperatūros / aukšto slėgio
Kompaktiškas ir lengvas: 30 % lengvesnis nei panašių dydžių sklendės
Dvipusis srautas: puikus sandarinimo efektyvumas abiem srauto kryptimis
Dizaino pranašumai:
Triguba{0}}pokrypio konstrukcija apsaugo nuo nusidėvėjimo ir užtikrina nulinį nuotėkį
Ugniai{0}}saugi konstrukcija atitinka API 607/6FA standartus
Mažas darbinis sukimo momentas sumažina pavaros reikalavimus
Nereikalaujantis priežiūros-darbas ir ilgas tarnavimo laikas
Tipinės programos:
Naftos perdirbimo ir naftos chemijos procesai
Elektrinių garo sistemos
Aukštos{0}}temperatūros dujų perdavimas
Cheminis apdorojimas abrazyvinėmis terpėmis
