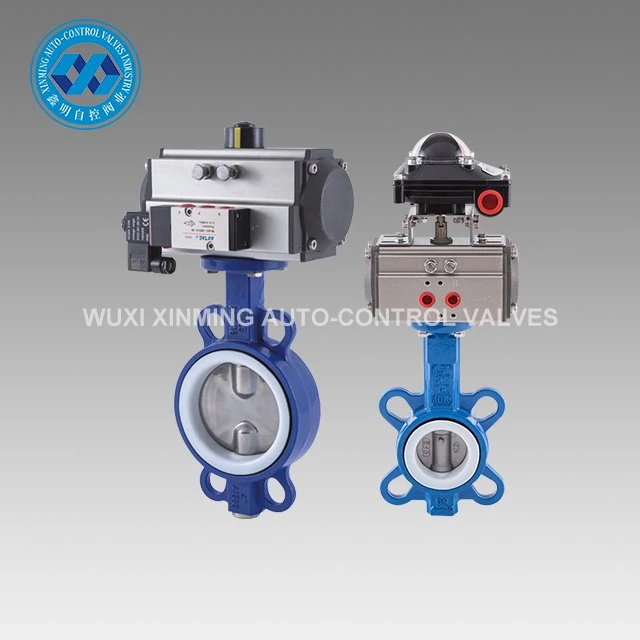

Kaliojo ketaus peteliškinis vožtuvas yra paprastas reguliavimo vožtuvas, jis taip pat gali būti naudojamas įjungti{0}}išjungti žemo-slėgio vamzdyno terpės valdymą. Automatiškai pradėti ir sustabdyti srautą greičiau nei variklio{3}}varomi vožtuvai, kurie veikia suslėgtu oru. Orą į pavarą turite valdyti naudodami pridedamą elektrinį valdymo vožtuvą arba rankinį įjungimo / išjungimo vožtuvą. Vožtuvams nereikia minimalaus slėgio kritimo tarp įėjimo ir išleidimo angos.
Produkto informacija:
| Produkto pavadinimas | Kaliojo ketaus drugelio vožtuvas |
| Prekės ženklo pavadinimas | XM ir OEM taip pat priimami |
| Drugelio vožtuvo dydis | 25-1000 mm |

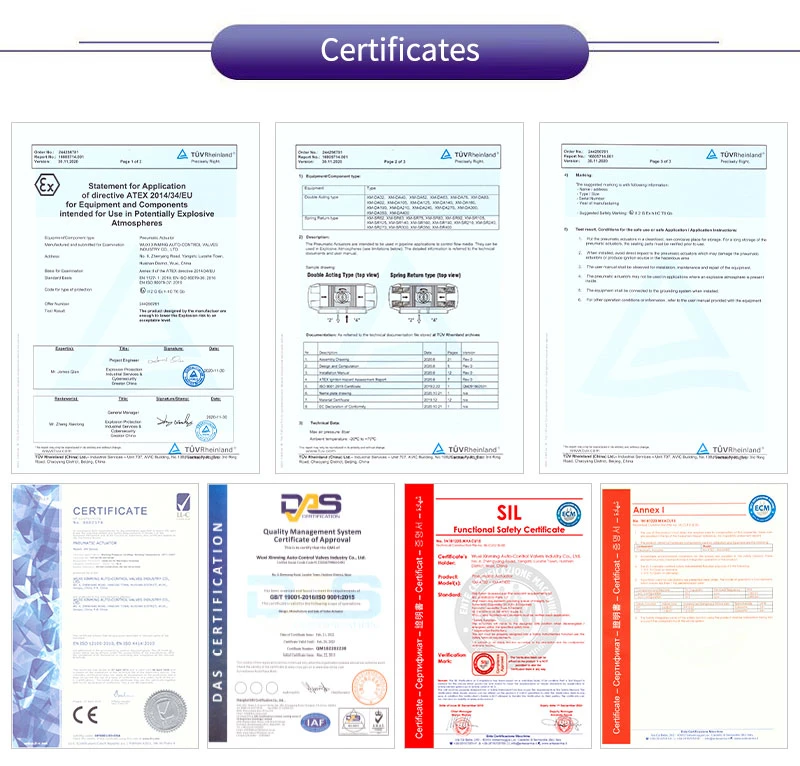

| Sertifikavimas | CE, ATEX, SIL3, ISO9001:2016 |
| Vožtuvo tipas | Drugelis |
| Skirtas naudoti su | Vanduo, aliejus, oras, gamtinės dujos, garai, geriamasis vanduo |
| Sandarinimo medžiaga | metalo-į-metalą |
| Specifikacijos Met | API 609 |
Techninis parametras:

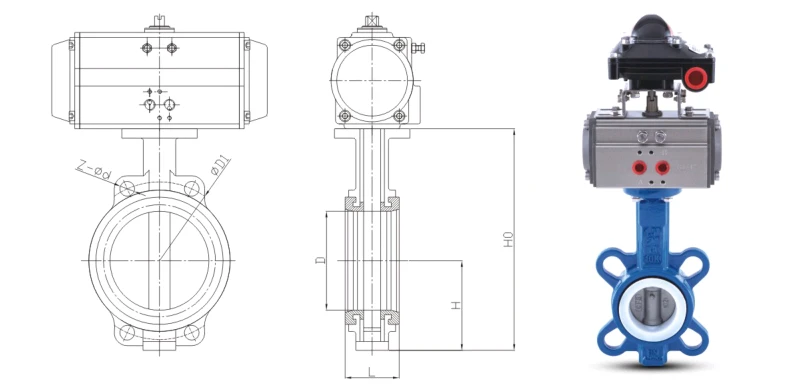

| Nominalus skersmuo | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | colio | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Vožtuvų projektavimas ir gamyba | Pagal GB/T12238 standartą | ||||||
| Vožtuvo flanšo dydis | Pagal GB/T9113, GB/T17241.6 standartą | ||||||
| Konstrukcinis vožtuvo ilgis | Pagal GB/T12221 standartą | ||||||
| Vožtuvų patikrinimas ir eksperimentas | Pagal GB/T13927 standartą | ||||||
Produkto savybės:
• Didelio{0}} slėgio nulinis nuotėkis: keturių tipų vulkanizuotų vožtuvų lizdai: EPDM/Viton®/NBR/PTFE, dviejų krypčių burbulinio{1}}lygio sandarinimas, iki 16 barų.
• Lengvas: tokio paties kalibro svoris yra tik 30–40 % rutulinio vožtuvo svorio, todėl sumažėja dujotiekio palaikymo išlaidos.
• Ilgas tarnavimo laikas: vožtuvo kotas pagamintas iš 416/316 SS dvipusio nerūdijančio plieno, o guolis naudoja savaime-tepančią nemetalinę įvorę, kad būtų išvengta užstrigimo.
• Izoliacija{0}}draugiška: pailginto kaklo konstrukcija gali būti padengta 2 colių izoliacijos sluoksniu, tinkančiu ŠVOK ir lauko vamzdynams.
• Kelios pavaros: rankenos, pavarų dėžės, elektrinės, pneumatinės ir hidraulinės pavaros, visos sujungtos pagal ISO 5211 standarto flanšus.
• Visi sertifikatai: WRAS, ACS geriamojo vandens leidimai pagal API-609, BS EN 593 ir ISO 5752.
Mūsų paslauga:
1) 7x24 valandų karštoji linija
2) Griežta kokybės kontrolė
3) Gera kokybė už palankią kainą
4) Puikus aptarnavimas po-
5) Techninė pagalba internetu
6) Greitas pristatymo laikas
Produkto pritaikymas:
• Karšto ir šalto vandens, jūros vandens, nuotekų, garo vamzdžių tinklai
• ŠVOK oro kondicionavimo sistemos, centralizuotas šildymas
• Naftos, chemijos, maisto, farmacijos ir laivų statybos
• Maistiniai{0}}skysčiai: gėrimai, alkoholis, išgrynintas vanduo
• Dujos ir vakuumas: dujos, suslėgtas oras, vakuuminės sistemos
Apie mus:

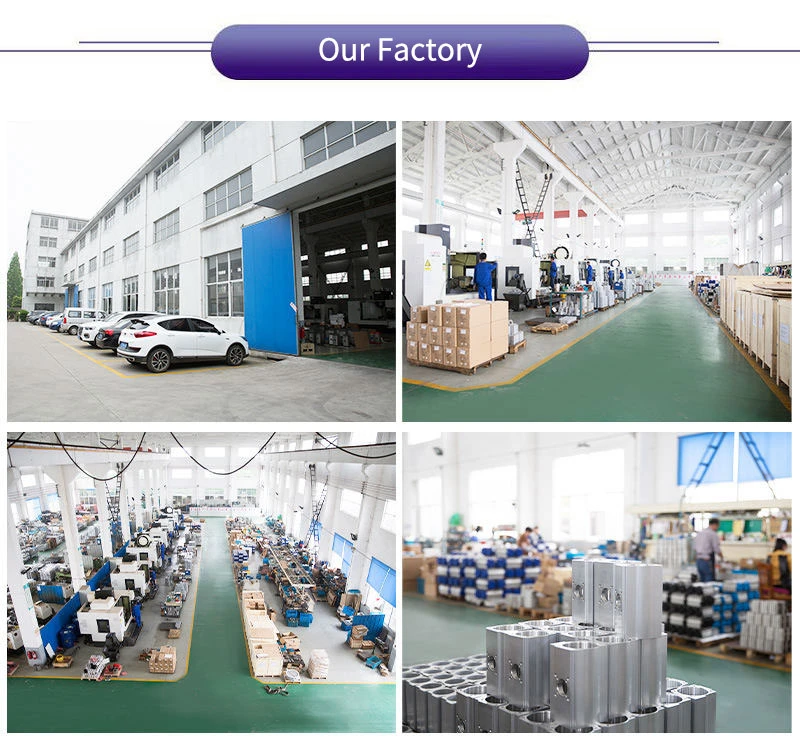

„Wuxi Xinming Auto{0}}control Valves Co., Ltd.“ specializuojasi ISO9001 sertifikuotų XM serijos pneumatinių pavarų ir automatinio valdymo vožtuvų, atitinkančių ISO5211/DIN3337/VDI/VDE-3845/NAMUR standartus, gamyboje. Turėdami pažangias mokslinių tyrimų ir plėtros galimybes bei gamybos įrenginius, mūsų produktai yra naudojami įvairiose pramonės šakose, įskaitant naftos ir dujų, chemijos ir elektrines, įkūnijančius mūsų įsipareigojimą siekti „Technologija pirmiausia, aukščiausios kokybės kokybė“ pasitelkiant novatoriškus sprendimus ir patikimą veikimą. Jei jums reikia kaliojo ketaus drugelio vožtuvo, susisiekite su mumis.
