Bendradarbiavimo principas
Valdymo nuoroda:
PLC/valdiklis → Solenoidinis vožtuvas Elektrinio signalo → Suslėgto oro kanalo perjungimas → Pneumatinė pavaros veikimas (įjungti/išjungti/sureguliuoti).
Tipiškas procesas:
Solenoidinis vožtuvas gauna galią, perjungia dujų kelią, o suspaustas oras patenka į pavaros kamerą;
Slėgis stumia stūmoklį/diafragmą, todėl atsiranda mechaninis poslinkis;
Po elektros energijos tiekimo nutraukimo solenoidinis vožtuvas yra nustatytas iš naujo, dujos išleidžiamos, o pavara grįžta į pradinę padėtį (spyruoklės grąža arba atvirkštinė dujų tiekimas).
Pagrindinės struktūros dizainas
Solenoidinio vožtuvo sekcija
Vožtuvo kūno tipas:
Dviejų padėčių TEE (2/3): kontroliuoti pavienį veikiantį cilindrą (vienkartinis įsiurbimas + išmetimas).
Dviejų padėčių penkių krypčių (2/5): kontroliuoti dvigubai veikiančius cilindrus (dvigubas įsiurbimas + dvigubas išmetimas).
Važiavimo režimas:
Tiesioginis veiksmas: mažas srauto tiesioginis pavara (greitas atsakas, tinkamas aukšto dažnio veikimui).
Pilotas valdomas: Padedant oro slėgiui (didelis srautas, aukšto slėgio scenarijai).
Specialus dizainas:
Sprogimui atsparios ritės (ATEX sertifikuotos) degioms aplinkoms;
Mažos energijos suvartojimas (0. 5W ~ 1W), kad prailgintumėte akumuliatoriaus veikimo laiką;
Rankinio avarinio mygtuko (gali būti priversta pakeisti dujų kelią, jei nutekės elektros energijos tiekimas).
Suderintas su pavara
Sąsajos standartas: atitinka ISO 15407 arba NFPA specifikacijas, kad būtų užtikrintas greitas dujų ryšys.
Srauto atitikimas: vožtuvo CV reikšmė turi atitikti pavaros greičio reikalavimus.

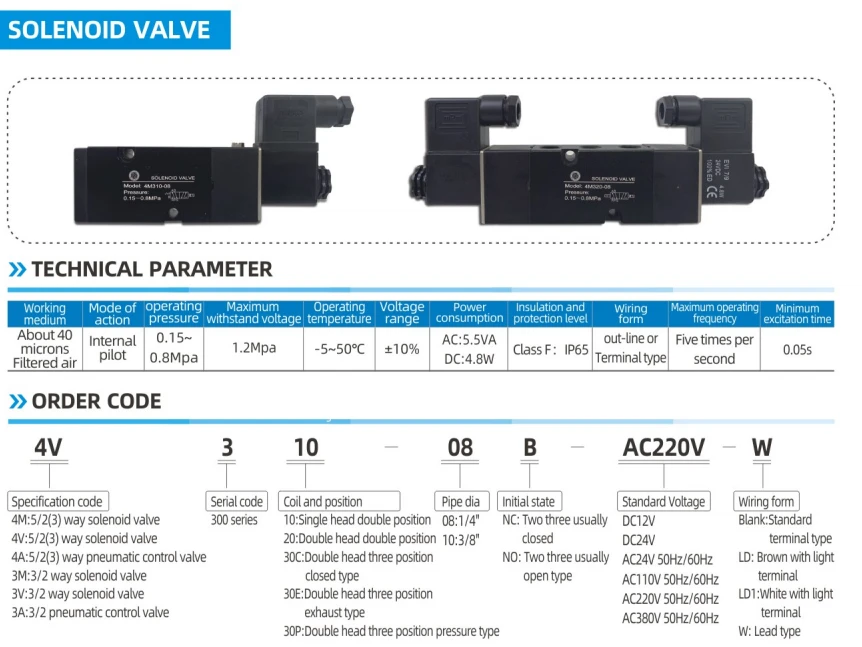

Pagrindiniai našumo parametrai
Įtampos suderinamumas: DC 24 V (dažniausiai naudojamas pramonėje), AC 220 V (didelės galios scenarijus).
Reagavimo laikas: Mažiau arba lygus 50ms (didelio greičio vožtuvas gali pasiekti 10ms, paveikdamas pavaros dažnį).
Darbinio slėgio diapazonas: {{0}}.
Apsaugos klasė: IP65 (dulkėms atspari ir atspari vandeniui), tinkama atšiaurioms darbo sąlygoms.
Ciklo tarnavimo laikas: didesnis arba lygus 10 milijonų kartų (didelio patikimumo pramonės dizainas).
Tipiški taikymo scenarijai
Vožtuvo automatinis valdymas:
Naftos vamzdyno rutulinio vožtuvo nuotolinis atidarymas ir uždarymas;
Tikslus srauto reguliavimo vožtuvų valdymas chemijos gamyklose.
Mechaninis veiksmo diskas:
Automatinis gamybos linijos spaustuko cilindro spaustukas;
Medžiagos pakavimo mašinų stumimas ir padėties nustatymas.
Saugumo blokavimo sistema:
Greitai nutraukite oro tiekimą avarinio išjungimo metu (ESD);
Pneumatinis gaisro vožtuvo uždarymas.
