Produkto apžvalga

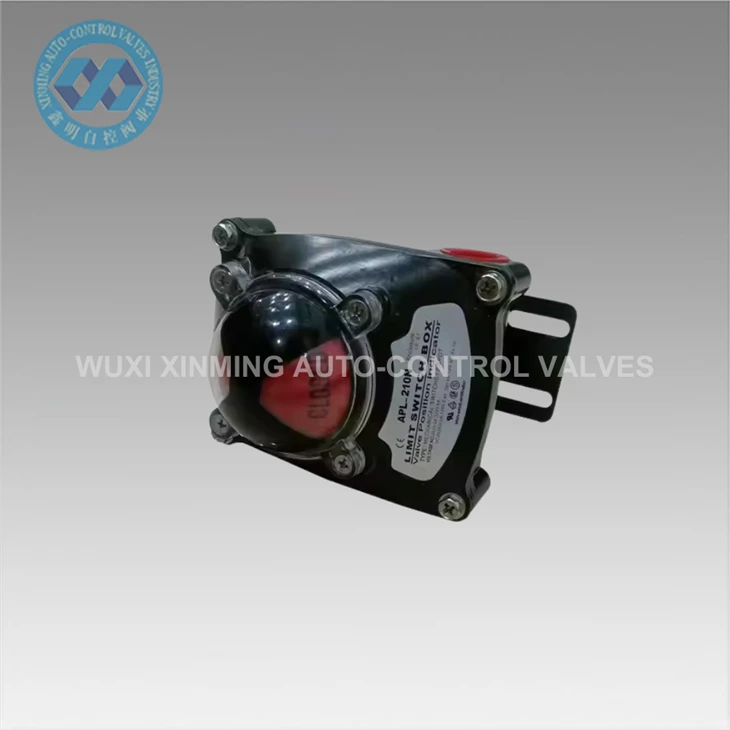

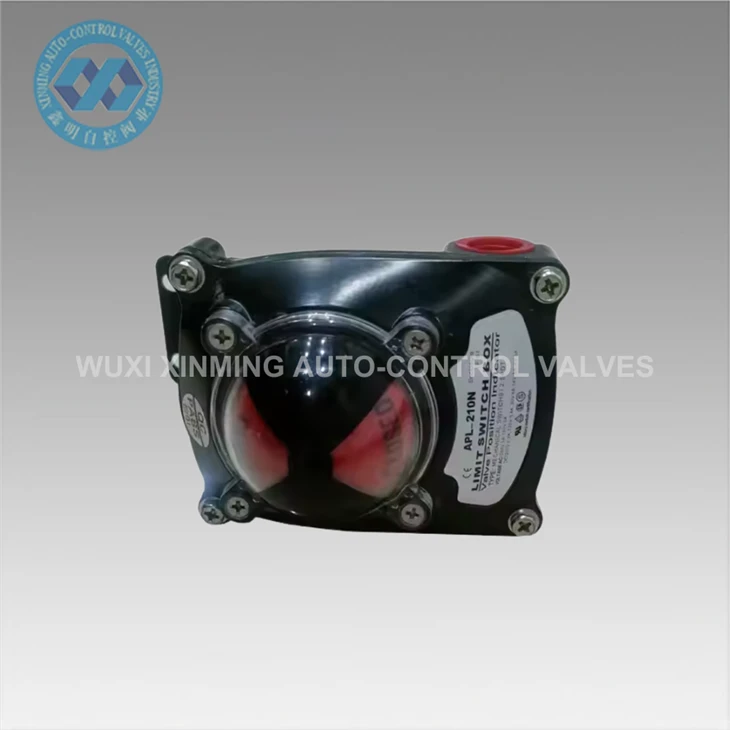

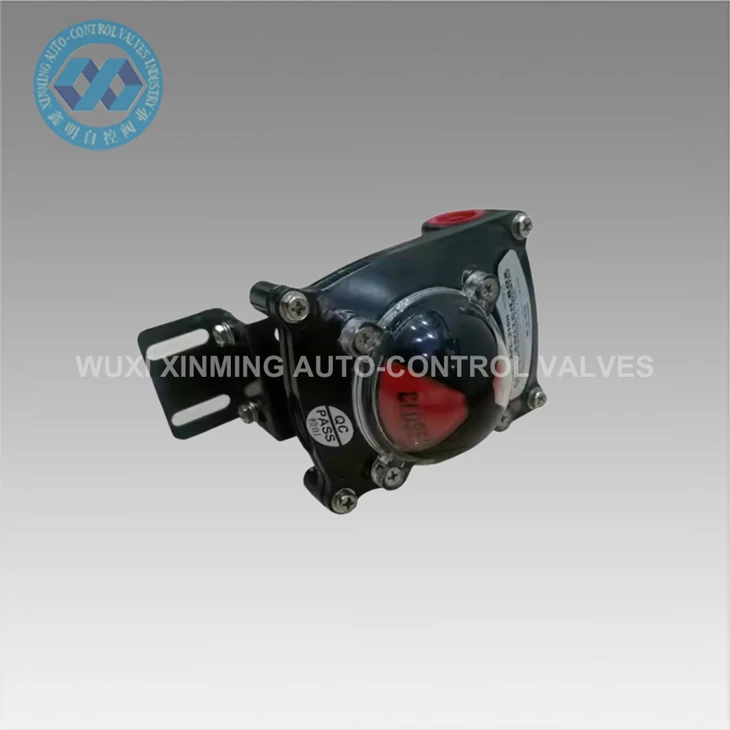

APL-210N mechaninis ribinis jungiklis skirtas tiksliai vožtuvo padėties rodymui ir grįžtamajam ryšiui pramoninės automatikos sistemose. Jis plačiai naudojamas pneumatinėse rotacinėse pavarose ir ketvirčio posūkio vožtuvuose, pvz., rutuliniuose vožtuvuose ir peteliškuose vožtuvuose, kad valdymo sistemoms būtų pateikti patikimi atidarymo / uždarymo būsenos signalai.
Ši ribinių jungiklių dėžė mechaninį vožtuvo koto sukimąsi paverčia elektriniais perjungimo signalais per vidinį kumštelio mechanizmą, užtikrindama tikslų padėties stebėjimą automatinio vožtuvo veikimo metu. Tai yra esminis komponentas procesų pramonės šakose, kuriose reikalingas{1}}realaus laiko vožtuvo būsenos grįžtamasis ryšys, kad sistema būtų valdoma saugiai ir stabiliai.
Darbo principas
APL-210N sumontuotas ant pneumatinės pavaros ir mechaniškai sujungtas su vožtuvo kotu. Kai vožtuvas sukasi nuo 0 iki 90 laipsnių, kumštelis jungiklių dėžutės viduje atitinkamai sukasi ir įjungia vidinius mechaninius jungiklius.

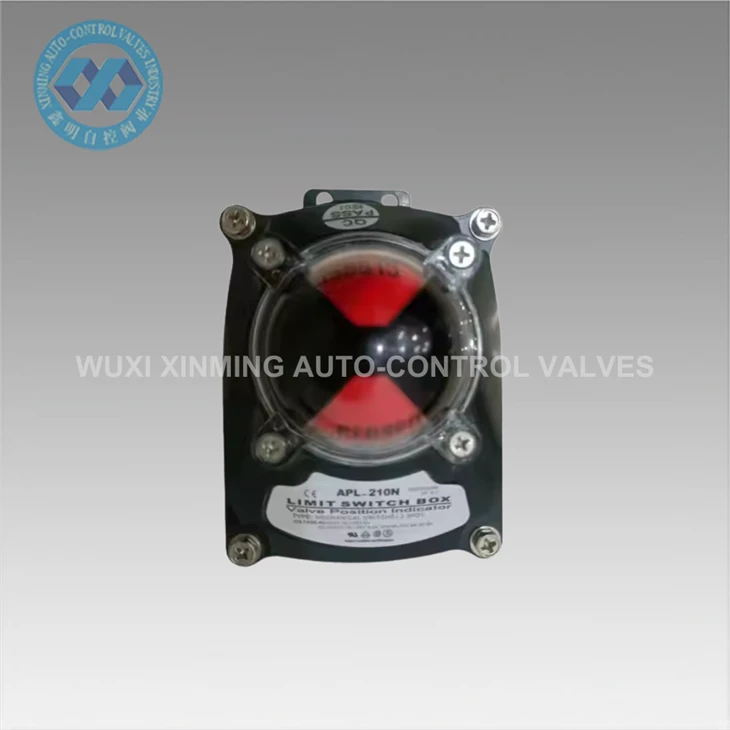

Šie jungikliai siunčia įjungimo/išjungimo signalus į PLC arba valdymo sistemas, rodančius, ar vožtuvas yra visiškai atidarytas ar visiškai uždarytas. Viršutiniame dangtelyje esantis vaizdinis indikatorius suteikia aiškų patvirtinimą vietoje neatidarius įrenginio.
Techninės specifikacijos
| Modelis | APL-210N |
| Produkto tipas | Mechaninis ribinis jungiklis |
| Taikymas | Vožtuvo padėties indikacija |
| Suderinami vožtuvai | Rutulinis vožtuvas, Drugelis vožtuvas |
| Sukimosi diapazonas | 0 laipsnių – 90 laipsnių |
| Būsto medžiaga | Aliuminio lydinys |
| Apsaugos klasė | IP67 |
| Montavimo standartas | NAMUR |
| Signalo tipas | Mechaninis ON/OFF jungiklis |
| Montavimas | Sumontuota pneumatinė sukamoji pavara |
Programos
APL-210N ribinių jungiklių dėžė plačiai naudojama pramoninėse automatikos sistemose, kurioms reikalingas grįžtamasis vožtuvo padėties grįžtamasis ryšys:
- Naftos ir dujotiekio vožtuvų valdymo sistemos
- Vandens valymo ir nuotekų įrenginiai
- Cheminio perdirbimo įmonės
- Energijos gamybos sistemos
- Pramoninių procesų automatizavimo linijos
- ŠVOK ir bendrojo srauto valdymo sistemos
Įprastu režimu jis yra sumontuotas ant pneumatinės pavaros, varančios peteliškinį vožtuvą, kur jis nuolat praneša apie vožtuvo atidarymo / uždarymo būseną atgal į valdymo kambarį, kad būtų galima saugiai stebėti procesą.
