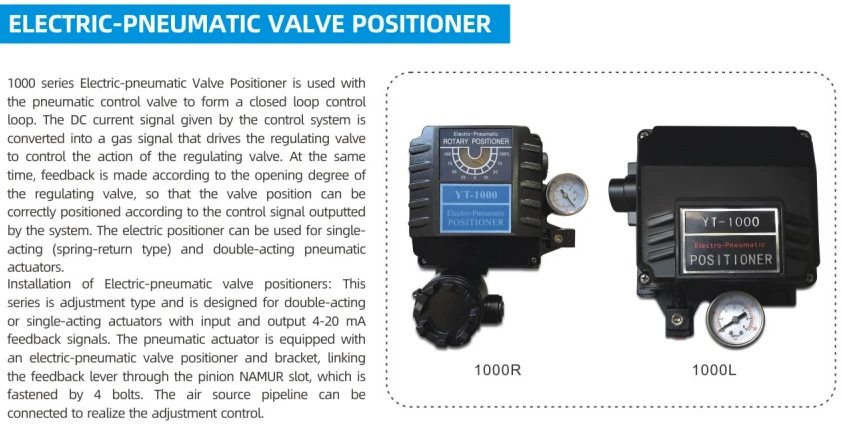

Pagrindinė struktūra
Elektros konversijos modulis
I/P keitiklis: Dabartinis signalas tiesiškai paverčiamas slėgio signalu (pvz., Analoginis padėties nustatymas).
Mikroprocesorius: intelektualaus lokatoriaus, integruoto algoritmo apdorojimo, savi-diagnozės funkcijos šerdis.
Pneumatinis stiprintuvo modulis
Pneumatinė relė: stiprina oro slėgio signalą, kad būtų užtikrinta pakankama trauka, kad būtų galima vairuoti didelius vožtuvus.
Grįžtamojo ryšio mechanizmas
Mechaninis jungiamasis strypas: sujungia stiebą su padėties elementu, kad perduotų poslinkio signalą.
Nekontaktiniai jutikliai: tokie kaip nenoras jutikliai, sumažinkite mechaninį nusidėvėjimą.
Žmogaus ir mašinos sąveikos sąsaja
Skystųjų kristalų ekranas: ekrano vožtuvo atidarymas, gedimo kodas ir kt.
Veikimo mygtukas: naudojamas vietiniam kalibravimui ar parametrų nustatymui.

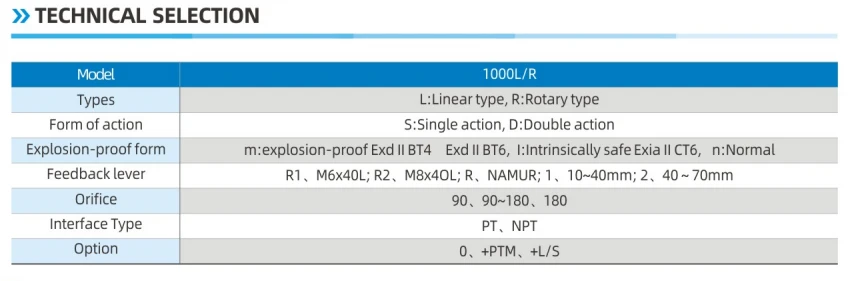

atrankos taškai

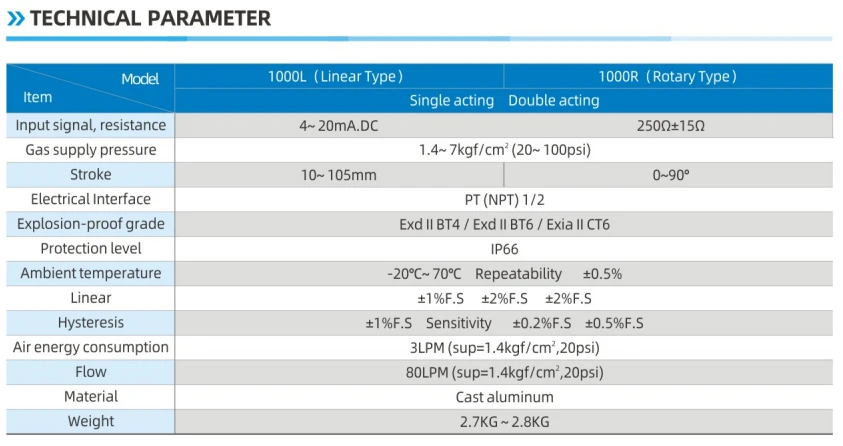

Signalo atitikimas
Įvesties signalo tipas: 4-20 ma, 0-10} v, „FieldBus“ protokolas.
Išėjimo oro šaltinio slėgis: paprastai 0. 14-0. 7MPA, reikia atitikti pavaros poreikius.
Vožtuvo charakteristika
Traukos reikalavimai: pagal vožtuvo dydį (pvz., DN300 ar daugiau reikia aukštos traukos padėties).
Insulto tipas: tiesus taktas (pvz., Žemės rutulio vožtuvas) ir kampo taktas (pvz., Rutulinis vožtuvas, drugelio vožtuvas).
Specialieji poreikiai
Sprogimo atsparios reikalavimai: Naftos chemijos pramonei reikalingas ATEX arba IECEX sertifikavimas.
Apsaugos lygis: IP67 ar aukštesnis programas lauke.
Padalijimo dizainas: aukštos temperatūros vožtuvo korpusas turi būti atskirtas nuo padėties nustatymo korpuso.
Tipiški taikymo scenarijai
Naftos perdirbimo gamyklos slėgio mažinimo vožtuvas: greitai reaguokite į slėgio svyravimus, kad būtų išvengta viršslėgio.
Elektrinės turbinos įleidimo angos valdymas: Tikslus garų srauto valdymas, kad atitiktų apkrovą.
Aseptiniai farmacijos pramonės vožtuvai: atitinka GMP reikalavimus švaros ir tikslumo.
Vandens valymo srauto reguliavimas: prisitaikykite prie didelio srauto, didelio klampumo terpės.
