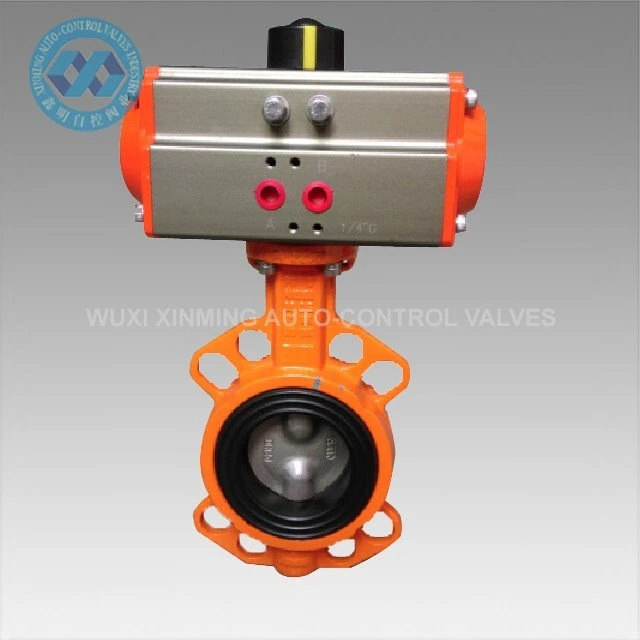

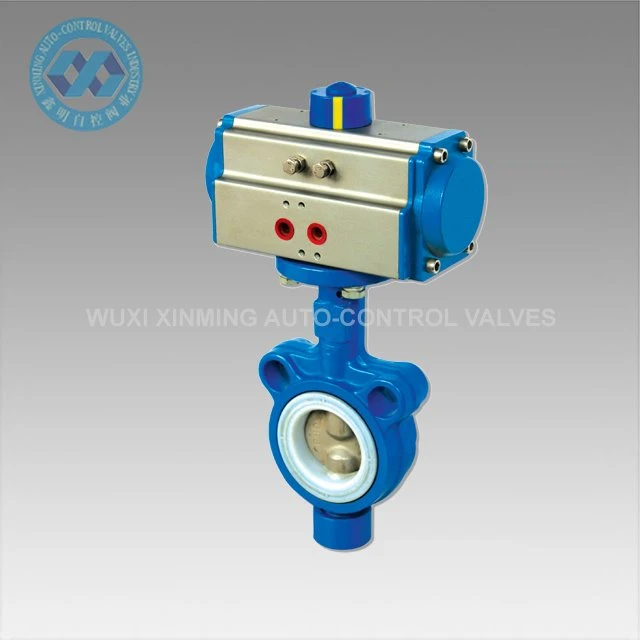

Vaflinis drugelio vožtuvas turi paprastą struktūrą, mažą dydį, lengvą svorį, mažą kainą, patogų valdymą ir valdymą, didelį efektyvų cirkuliacijos plotą, greitą atidarymą ir uždarymą, taupo darbą ir geras sandarinimo charakteristikas, taip pat turi metalinio kieto sandariklio ir elastingo sandariklio pranašumus.
Automatiškai pradėti ir sustabdyti srautą greičiau nei variklio{0}}varomi vožtuvai, kurie veikia suslėgtu oru. Orą į pavarą turite valdyti naudodami pridedamą elektrinį valdymo vožtuvą arba rankinį įjungimo / išjungimo vožtuvą. Vožtuvams nereikia minimalaus slėgio kritimo tarp įėjimo ir išleidimo angos.
Pavara montuojama tiesiai prie vožtuvo korpuso, kad būtų sumažintas judėjimas ir susidėvėjimas. Vaizdinis srauto indikatorius pavaros viršuje rodo, ar vožtuvas atidarytas, ar uždarytas. Rankinis perreguliavimas leidžia valdyti vožtuvą elektros tiekimo nutraukimo metu.
Produkto informacija
| Produkto pavadinimas | Vaflinis drugelio vožtuvas |
| Prekės ženklo pavadinimas | XM ir OEM taip pat priimami |
| Drugelio vožtuvo dydis | 25-1000 mm |

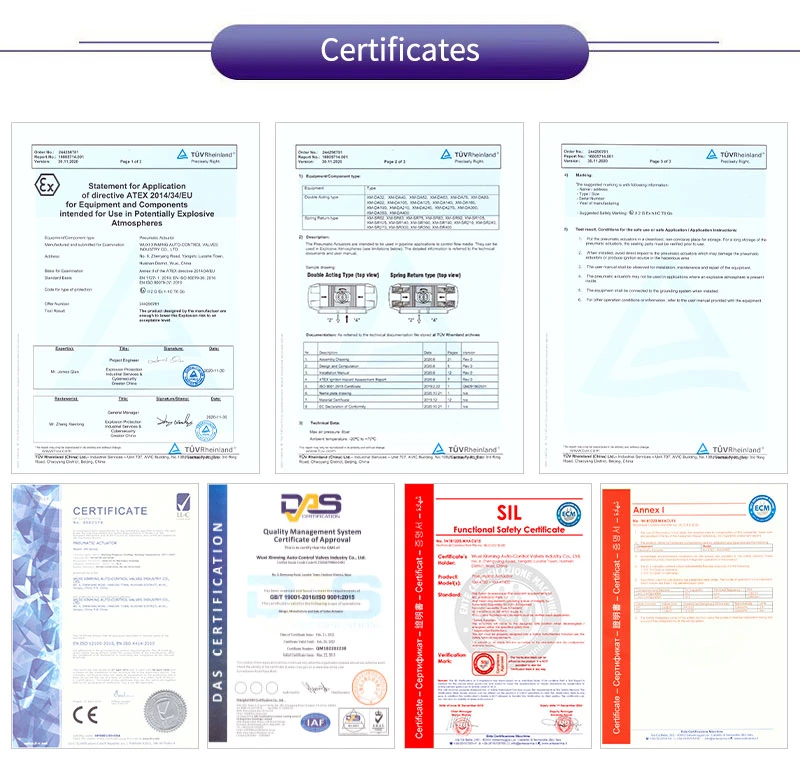

| Sertifikavimas | CE, ATEX, SIL3, ISO9001:2016 |
| Vožtuvo tipas | Drugelis |
| Skirtas naudoti su | Vanduo, aliejus, oras, gamtinės dujos, garai, geriamasis vanduo |
| Sandarinimo medžiaga | EPDM guma, NBR, PTFE, metalas{0}}į-metalą |
| Specifikacijos Met | API 609 |

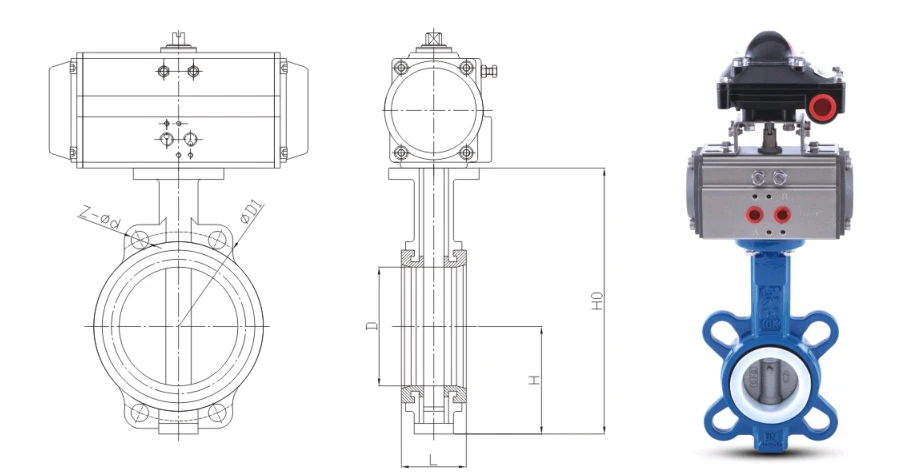

Techninis parametras:
| Nominalus skersmuo | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | colio | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Vožtuvų projektavimas ir gamyba | Pagal GB/T12238 standartą | ||||||
| Vožtuvo flanšo dydis | Pagal GB/T9113, GB/T17241.6 standartą | ||||||
| Konstrukcinis vožtuvo ilgis | Pagal GB/T12221 standartą | ||||||
| Vožtuvų patikrinimas ir eksperimentas | Pagal GB/T13927 standartą | ||||||
Produkto savybės:
• Lengvas ir kompaktiškas: tokio paties kalibro svoris yra tik 1/6 sklendės, o montavimo vieta sumažėja 50 %
• Dviejų krypčių burbulinis -klasės sandariklis: EPDM / NBR / VITON / PTFE elastinga vožtuvo lizdas, nulinis nuotėkis (ISO 5208 norma A)
• Mažas sukimo momentas: supaprastinta drugelio plokštė + savaime-tepama įvorė, lengvai valdoma rankinėmis, pneumatinėmis ir elektrinėmis pavaromis
• Techninė priežiūra internetu: vožtuvo korpusas nesikiša į vamzdyną, o drugelio plokštę galima ištraukti atlaisvinant keturis flanšo varžtus, kad būtų galima išardyti ir surinkti
• Daugiafunkcis: galima visiškai atidaryti ir uždaryti, taip pat gali būti tiksliai droselis 15–75 laipsnių diapazone
Produkto pritaikymas:
• Komunalinis vanduo: žalias vanduo, švarus vanduo, nuotekos, siurblinės izoliacija
• ŠVOK: centrinis oro kondicionavimas, centralizuotas šildymas, aušinimo vandens cirkuliacija
• Maistas ir vaistai: CIP/SIP valymo sistema, FDA 3A sanitarinės klasės neprivaloma
• Cheminės ir naftos chemijos: silpnos rūgštys ir šarmai, tirpiklis, milteliai, pneumatinis transportavimo vamzdynas
• Maitinimo energija: aušinimo bokštas, kondensatas, priešgaisrinė purkštuvų sistema
Tiekimo galimybės
Tiekimo galimybės: 1000 vienetų per mėnesį, pneumatinis drugelio vožtuvas
Pakavimas ir pristatymas
Pakuotės detalė:
1) Jei didelis kiekis, faneros dėklas
2) Jei kiekis nedidelis, kartoninė dėžutė arba faneros padėklas
Išvykimo uostas: Šanchajus, Kinija
Pristatymo laikas:
|
Kiekis (vnt.) |
1-50 |
51-1000 |
＞1001 |
|
Įvert. Laikas (dienos) |
Prekės sandėlyje |
30 |
Reikia derėtis |
Mūsų paslauga
1) 7x24 valandų karštoji linija
2) Griežta kokybės kontrolė
3) Gera kokybė už palankią kainą
4) Puikus aptarnavimas po-
5) Techninė pagalba internetu
6) Greitas pristatymo laikas
Pasirinkimo ir užsakymo patarimai:
Kai terpėje yra 2 mm arba didesnių dalelių, pasirinkite kietą sandariklį arba dvigubą ekscentrinę struktūrą.
Kai reikalinga priešgaisrinė sauga, galima rinktis grafito užpildą + SS316L įtvarą.
Pateikite elektros 24 V/220 V, pneumatinį dvigubo veikimo/spyruoklinį atstatymą, ribinį jungiklį, padėties reguliatorių pilną komplektą.
Jei jums reikia Wafer Butterfly Valve CAD brėžinių, 3D modelių ar projekto pritaikymo sprendimų, susisiekite su WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.

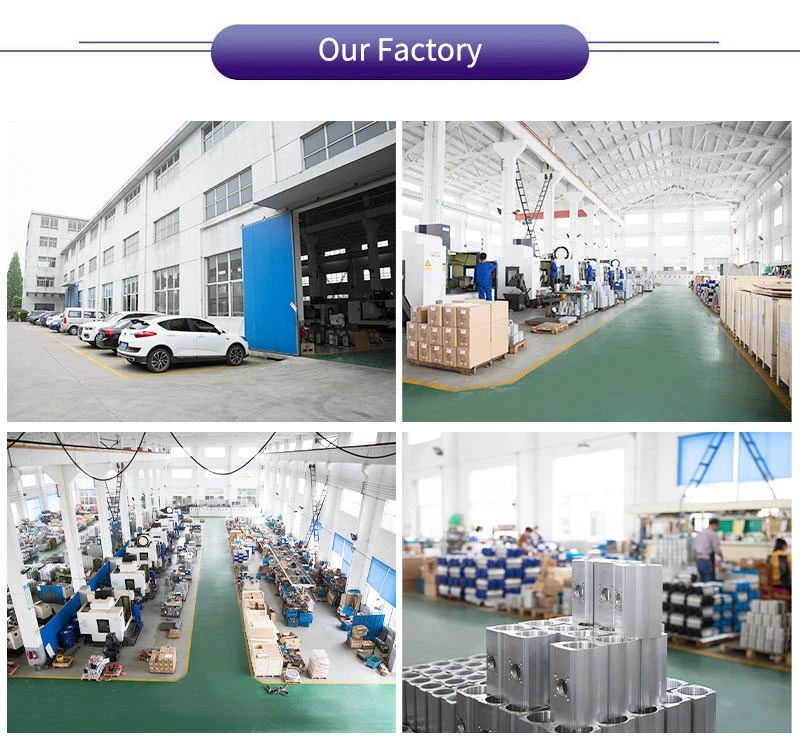

Apie mus:
„Wuxi Xinming Auto{0}}control Valves Co., Ltd.“ specializuojasi ISO9001 sertifikuotų XM serijos pneumatinių pavarų ir automatinio valdymo vožtuvų, atitinkančių ISO5211/DIN3337/VDI/VDE-3845/NAMUR standartus, gamyboje. Turėdami pažangias mokslinių tyrimų ir plėtros galimybes bei gamybos įrenginius, mūsų produktai yra naudojami įvairiose pramonės šakose, įskaitant naftos ir dujų, chemijos ir elektrines, įkūnijančius mūsų įsipareigojimą siekti „Technologija pirmiausia, aukščiausios kokybės kokybė“ pasitelkiant novatoriškus sprendimus ir patikimą veikimą.
