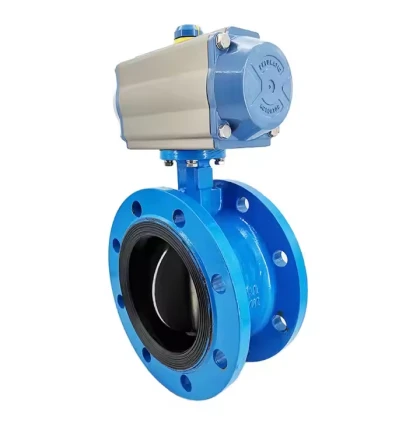

Dvigubo ekscentrinio flanšo peteliškio vožtuvo techninės specifikacijos
Dizaino evoliucija
Šis pažangus vožtuvo dizainas apima dvigubą{0}}ašių poslinkio geometriją, kuri žymiai pagerina našumą, palyginti su įprastiniais peteliškiniais vožtuvais. Naujoviška konfigūracija suteikia:
60-80% sumažintas darbinis sukimo momentas
Pailginti techninės priežiūros intervalai (3–5 kartus standartinis vožtuvo tarnavimo laikas)
Patikimas veikimas ekstremaliomis sąlygomis (600 laipsnių /PN40)
Inžineriniai privalumai
Poslinkio geometrija
Pirminis poslinkis: vožtuvo kotas išstumtas iš disko centro, sukuriant mechaninį pranašumą
Antrinis poslinkis: 5–15 laipsnių stiebo nuolydis, leidžiantis be trinties pradinį sukimąsi
Flanšo integravimas
Standartiniai flanšo paviršiai (ANSI/GB/JIS)
Varžtinė jungtis su slėgio{0}}pritaikančiomis tarpinėmis:
Aukšta-temperatūra: spiralinis-apvyniotas metalas/grafitas
Korozinė medžiaga: PTFE{0}}kapsuliuota
Sandarinimo technologija
Kietojo sandarinimo variantas:
Disko kraštas: Stellite 6 perdanga (HRC 58-62)
Sėdynė: 316L + lanksti grafito matrica
Minkšto sandarinimo variantas:
EPDM / PTFE, skirtas farmacijos / maisto produktams
Burbulas{0}}tvirtas uždarymas (ANSI VI klasė)
Veiklos patvirtinimas
100 000 ciklų ištvermės testas (MSS SP-67)
Neformalios emisijos<50ppm (ISO 15848-1)
Priešgaisrinis-saugumo sertifikatas (API 607 / ISO 10497)
Įprastos paslaugų programos
Elektrinės SO₂ skruberio izoliacija
Uždelsto koksavimo įrenginio gesinimo sistemos
Aukštakrosnių dujų regeneravimo grandinės
SGD terminalo avarinio išjungimo linijos
Lyginamoji nauda
| Funkcija | Standartinis vožtuvas | Dvigubas ekscentrikas |
|---|---|---|
| Sukimo momento reikalavimas | 100% | 40-60% |
| Priežiūros ciklas | Metinis | 3-5 metai |
| Temperatūros diapazonas | -20-300 laipsnių | -196-600 laipsnių |
Dizaino patikimumą lemia baigtinių elementų analizė{0}}optimizuotas įtempių pasiskirstymas ir patentuotos paviršiaus grūdinimo procedūros. Pasirenkama išmaniojo padėties nustatymo įtaiso integracija, skirta „Industry 4.0“ programoms.
