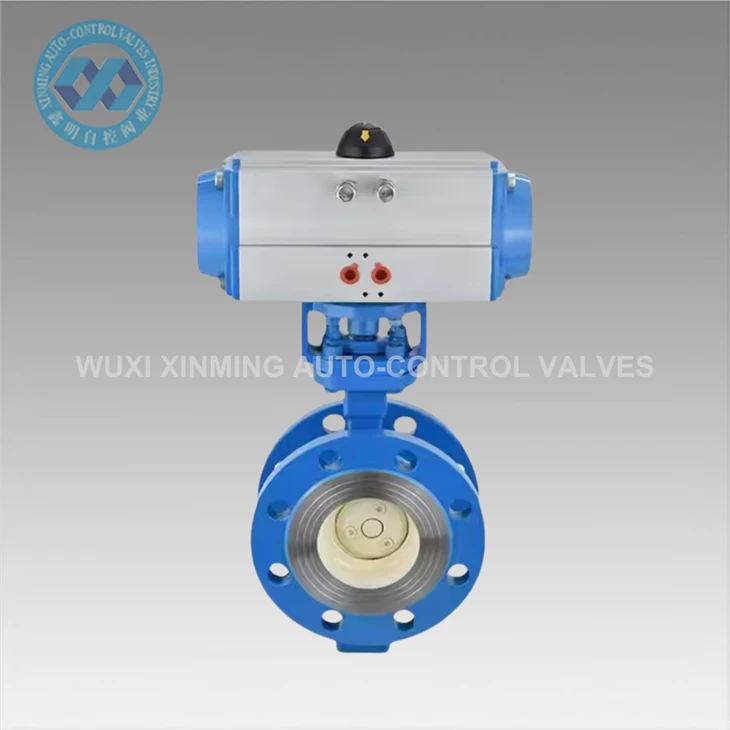

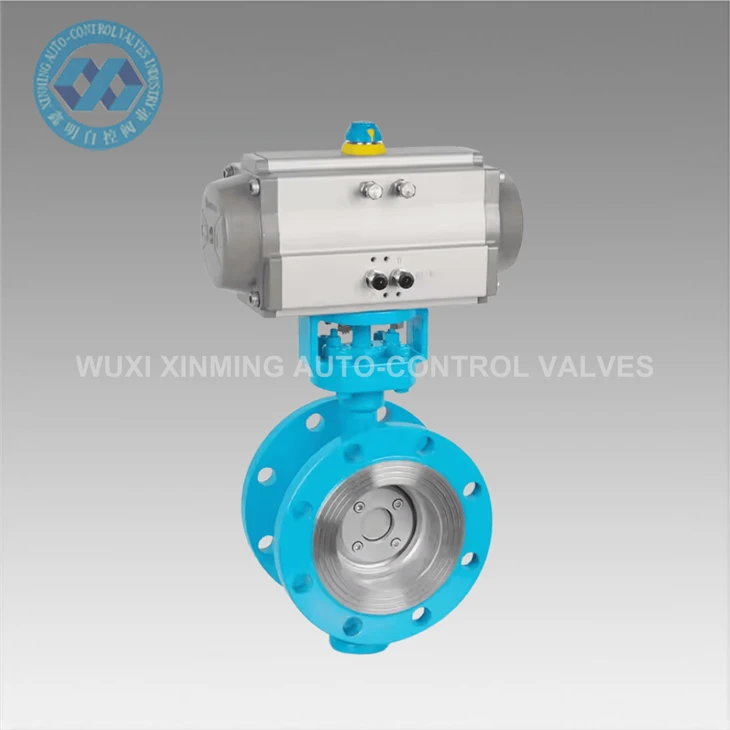

Pneumatinis peteliškinis vožtuvas su flanšiniu vožtuvu priklauso tam tikrai pneumatinio drugelio vožtuvo rūšiai. Jo vožtuvo korpusas turi flanšus abiejuose galuose. Šie flanšai tvirtinami prie vamzdžių flanšų naudojant varžtus. Ši konstrukcija suteikia jam puikų sandarinimo našumą ir aukšto slėgio - laikomąją galią. Todėl jis plačiai naudojamas pramoninėse vamzdynų sistemose, kuriose yra nuo vidutinio - iki - aukšto slėgio, dideli vamzdžių skersmenys arba griežti sandarinimo reikalavimai.
Pagrindinės savybės
Flanšo jungtis: vožtuvo korpusas turi standartinius flanšus (pvz., GB, ANSI, DIN ir kt.) abiejuose galuose. Su vamzdžių flanšais jis jungiamas varžtais, o sandarinimo tarpinės (guminės, metalinės suvyniotos tarpinės) užtikrina sąsajos sandarumą. Privalumai: tinka aukšto - slėgio (PN16–PN40) ir didelio - skersmens (DN50–DN2000) scenarijams. Jis atsparus vibracijai ir atsipalaidavimui, jį lengva išardyti ir prižiūrėti.
Pneumatinė pavara: jame yra vieno - veikimo (spyruoklinio grąžinimo) arba dvigubo - veikimo (dviejų krypčių - pneumatinis valdymas) cilindras, kuris turi didelį išėjimo sukimo momentą ir gali sukti vožtuvo plokštę nuo 0 iki 90 laipsnių. Pasirinktinai galima sukonfigūruoti išmanųjį padėties nustatymo įtaisą (pvz., su IP67 apsaugos lygiu), palaikantį 4–20 mA signalus arba magistralės ryšį (PROFIBUS, HART), kad būtų galima tiksliai reguliuoti atidarymą.
Sandarinimo dizainas
Minkštas sandarinimas: vožtuvų lizdai pagaminti iš EPDM arba NBR gumos, tinkančios normaliai - temperatūrai (-20–120 laipsnių) ir nerūdijančioms terpėms (vanduo, oras, alyvos). Nuotėkio lygis pasiekia VI klasę (nulinis nuotėkis).
Tvirtas sandarinimas: naudojamas nerūdijančio plieno + grafito paviršius arba metalinis sandarinimas nuo - iki - metalo, kuris gali atlaikyti aukštą temperatūrą (mažiau nei 425 laipsnius arba lygią jai), aukštą slėgį ir kietąsias daleles (pvz., garus, dulkes).
