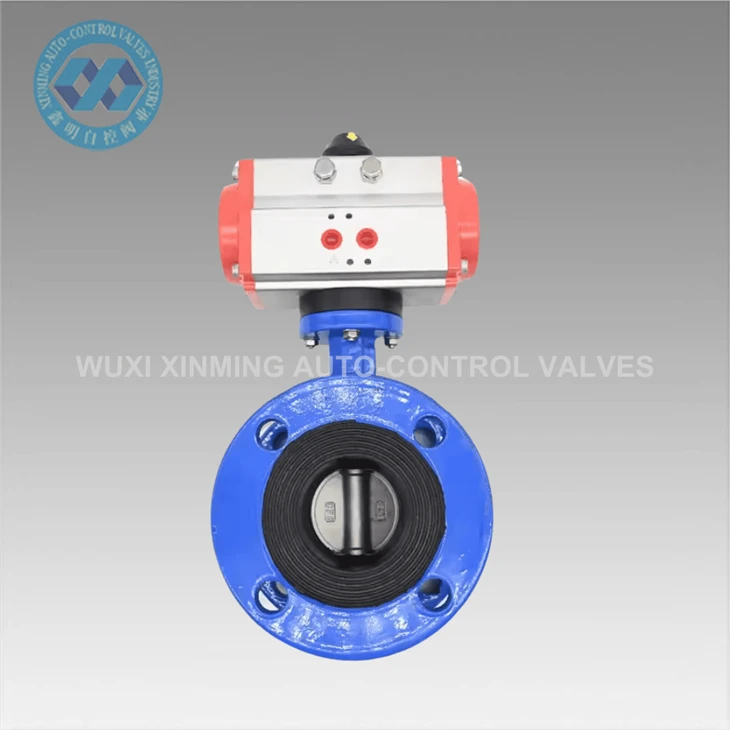

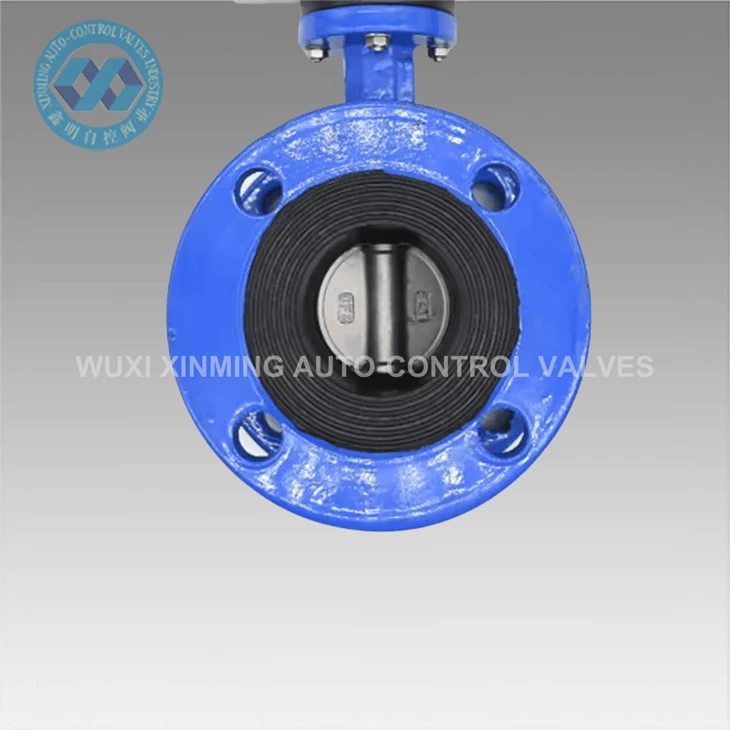

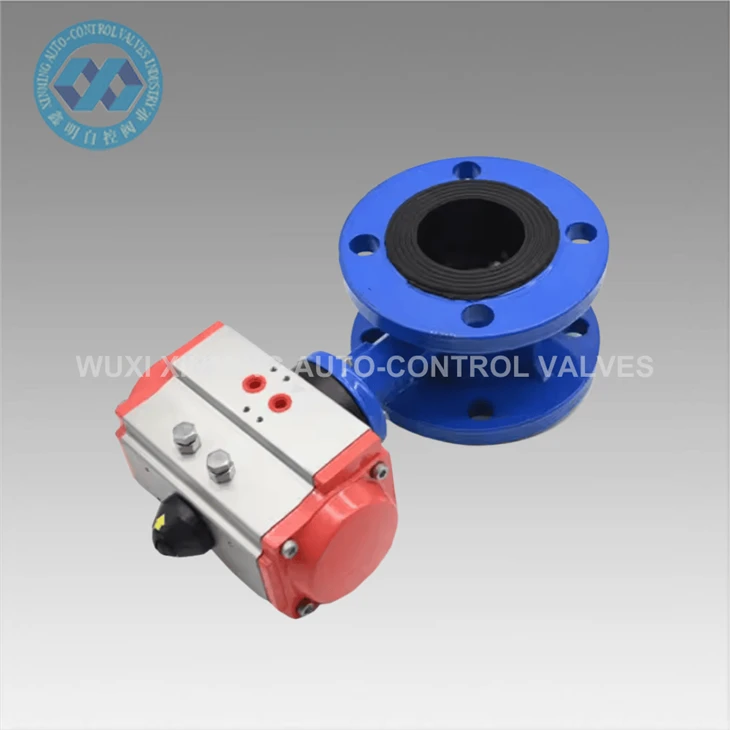

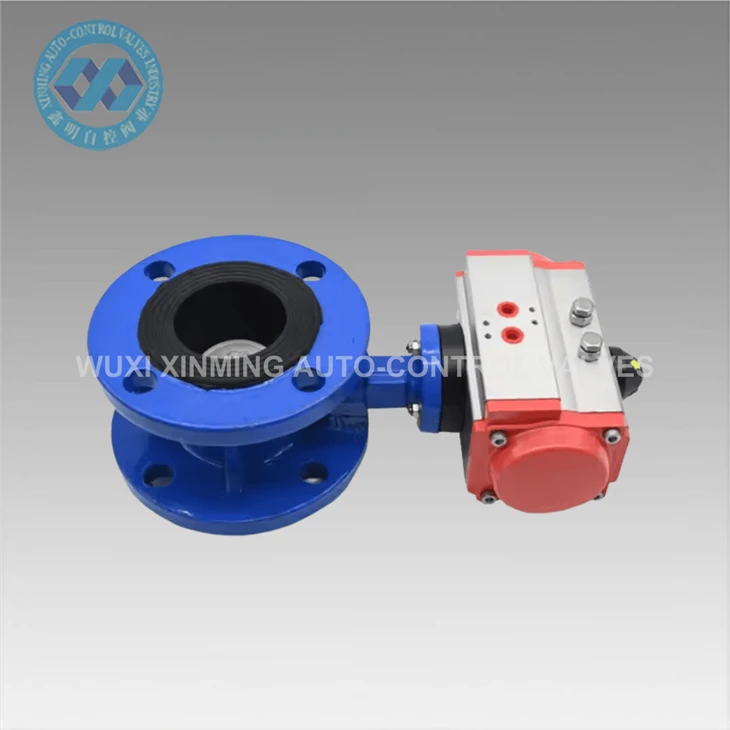

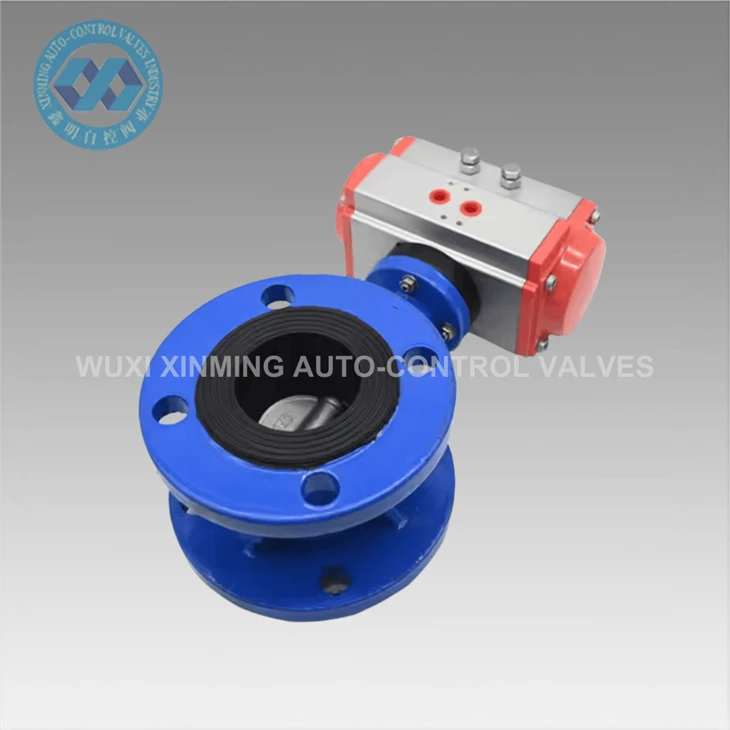

Pneumatinis flanšinis drugelio vožtuvas yra specialus pneumatinio drugelio vožtuvo tipas, vožtuvo korpusas yra sujungtas flanšu abiejuose galuose, pritvirtintas varžtais ir vamzdžių flanšais, su dideliu sandarinimo ir slėgio galia, plačiai naudojama vidutinio ir aukšto slėgio, didelio vamzdžio skersmens ar griežtų sandarinimo reikalavimų pramoninių vamzdynų sistemų reikalavimais.
Pagrindinė funkcija
Flanšo ryšys:
Abu vožtuvo korpuso galai su standartiniais flanšais (pvz., GB, ANSI, DIN ir kt.), Per varžtą iki vamzdžio flanšo doko, sandarinimo tarpiklio (gumos, metalinio įvyniojimo tarpiklio), kad būtų užtikrintas sąsajos įtempimas.
Privalumai: Tinka aukšto slėgio (PN 16- pN40), didelio kalibro (dn 50- DN2000) scenarijams, anti-vibravimui, anti-Loosing, lengvai išardomi ir prižiūrimi.
Pneumatinė pavara:
Įrengtas pavieniu veiksmu (pavasario grąža) arba dvigubo veiksmo (dvipusio oro valdymo) cilindras, išvesties sukimo momentas yra didelis, pavaros vožtuvo plokštė 0 laipsnis ~ 90 laipsnių pasukimas.
Pasirenkami intelektualūs pozicijos (pvz., IP67 apsaugos lygis), palaikymas 4-20 MA signalas arba magistralės ryšys („Profibus“, „Hart“), kad būtų pasiektas tikslus atidarymo koregavimas.
Antspaudo dizainas:
Minkštas sandariklis: EPDM, NBR guminė sėdynė, tinkanti kambario temperatūrai ({-20 ~ 120 laipsnių) ir ne korozinei terpei (vanduo, oras, aliejus), nuotėkio VI klasė (nulis nutekėjimas).
Kietasis sandariklis: Nerūdijančio plieno + grafito paviršių arba metalo ant metalinio sandariklio, aukšta temperatūra (mažesnė arba lygi 425 laipsnių), aukšto slėgio ir granuliuotos terpės (pvz., Garai, dulkės).
